CE晶振,5.0*3.2mm差分LVDS输出,多脚位OSC晶振

当前位置：首页 » SMD晶振 » TXC晶振 » TXC晶振,差分晶振,CE晶振,5.0*3.2mm差分LVDS输出

prevnext

TXC晶振,差分晶振,CE晶振,5.0*3.2mm差分LVDS输出

频率：25 - 200 MHz

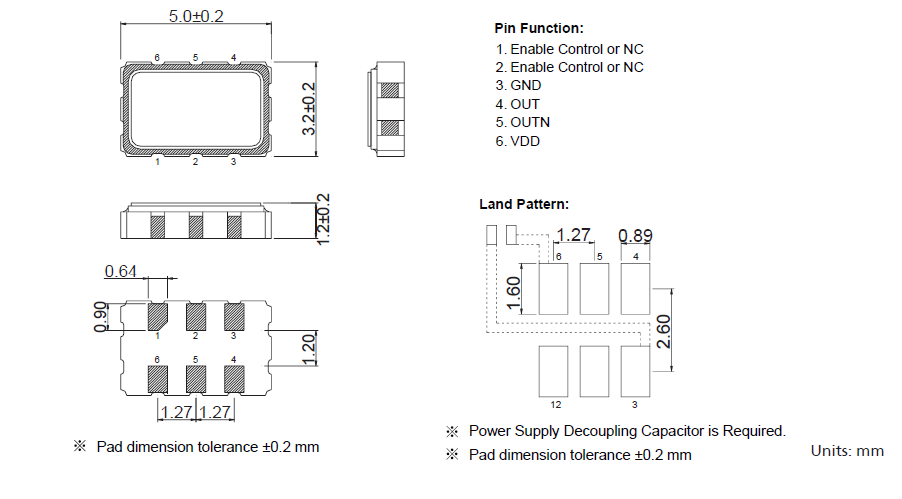

尺寸：5.0 x 3.2 x 1.2 mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商，自1983年成立以来，始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768KHZ钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售，并因应市场应用与需求，透过自主核心技术，成功开发出各式感测组件(Sensor)，产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,差分晶振,CE晶振,5.0*3.2mm差分LVDS输出

台湾晶技TXC差分晶振多年来，我们始终以提升客户价值为目标，是以无论在价格、质量、交期、服务等方面，均尽力尽心于超越客户的期待，并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力，台湾晶技总公司而外，另设有如下之生产据点：台北市、桃园市、宁波市、以及重庆市。 TH-1 890

TXC晶振,差分晶振,CE晶振,5.0*3.2mm差分LVDS输出，有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS晶振集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要。

从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
TH-2 890

型号	符号	CE(5.0 x 3.2mm)
输出规格	-	LVDS
输出频率范围	fo	25 MHz - 200 MHz
电源电压	V_CC	+2.5V , +3.3V
频率公差（含常温偏差）	f_tol	±50×10^-6 max
保存温度范围	T_stg	-55-+125℃
运行温度范围	T_use	-40-+85℃,- 10 - + 70℃
消耗电流	I_CC	80mA max.
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	100 Ω
波形对称	SYM	45-55%
0电平电压	V_OL	0.9V Min.
1电平电压	V_OH	1.6V Max.
上升时间下降时间	tr, tf	1ns max. [20-80% Output-OutputN]
差分输出电压	V_OD1, V_OD2
差分输出误差	⊿V_OD
补偿电压	V_OS
补偿电压误差	⊿V_OS
交叉点电压	Vcr	-
OE端子0电平输入电压	V_IL	V_CC×0.3 max.
OE端子1电平输入电压	V_IH	V_CC×0.7 min.
输出禁用时间	tPLZ	1ns
输出使能时间	tPZL	10ms
周期抖动（1）	tRMS
周期抖动（1）	tp-p
总抖动（1）	tTL
相位抖动	tpj	1ps Mas（12 KHZ - 20 MHZ）

CE晶振原厂代码表： TH-3 890

TXC_CE_5.0_3.2 LVDS

TH-4 890

SMD型LVPECL输出晶振和实时时钟模块，TXC晶振,差分晶振,CE晶振,5.0*3.2mm差分LVDS输出

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近7050六引脚石英晶振的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

宽频OSC差分晶体振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。TXC晶振,差分晶振,CE晶振,5.0*3.2mm差分LVDS输出 TH-5 890

台湾TXC石英SMD晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

台湾TXC进口5032差分晶体振荡器公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。

台湾TXC六脚贴片晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,差分晶振,CE晶振,5.0*3.2mm差分LVDS输出

TXC有源差分输出系列晶振规格表：

TH-6 890
