西铁城晶振,石英晶体谐振器,CFS-308晶振

频率：32.768KHz

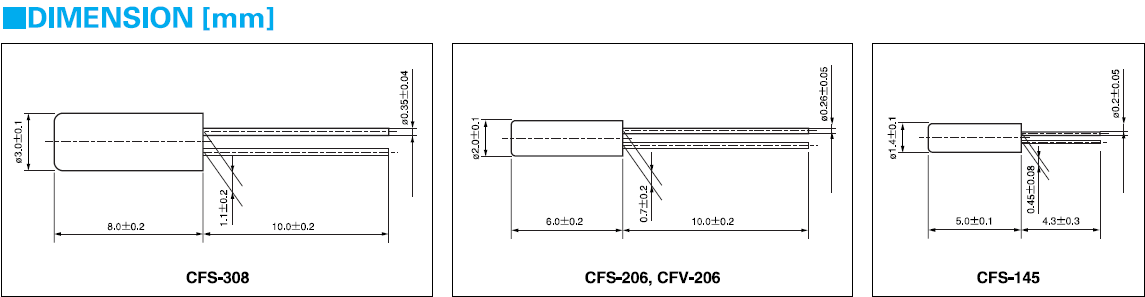

尺寸：3.0*8.0mm

工作温度:-20℃~+70℃
保存温度:-40℃~+85℃
插件圆柱晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.

咨询热线：0755-27872782

相关产品说明下载PDF资料

日本株式会社西铁城晶振品牌CITIZEN,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.2001年中国•梧州市领冠电子(梧州)有限公司设立,主要生产销售晶振,石英晶振,有源晶振, 32.768K,时钟晶体,压电石英晶体,温补晶振,石英晶体振荡器.

TH-1 890

西铁城晶振,石英晶体谐振器,CFS-308晶振.是一款尺寸3*8mm的音叉型圆柱晶体,与日本KDS品牌的DT-38晶振属于同款产品,是用量最多的一款晶体谐振器,CFS-308晶振每月产量达到7000万颗以上,才能满足全球一百多个国家的需求,由于不属于耐高温晶振,常被用于电子和数码周边产品的基准时钟设置.3*8mm圆柱型音叉晶体,32.768KHZ插件谐振器,CFS-308晶振

TH-2 890

西铁城晶振	单位	CFS-308晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +70°C	标准温度
激励功率	DL	1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

TH-3 890

TH-4 890

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个进口晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。西铁城晶振,石英晶体谐振器,CFS-308晶振
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然进口贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。3*8mm圆柱型音叉晶体,32.768KHZ插件谐振器,CFS-308晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

TH-5 890

严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进音叉型晶振-3*8mm晶振安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。 3*8mm圆柱型音叉晶体,32.768KHZ插件谐振器,CFS-308晶振
西铁城晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。
减少CFS-308晶振生产过程中能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立。
与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理。
参与社区环境保护和生物多样性保护项目和主动披露信息有关石英32.768K晶振环保措施与社区加强沟通与和谐.
分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策。西铁城晶振,石英晶体谐振器,CFS-308晶振
我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进。
