CITIZEN西铁城CM130晶振,CM13032768DZYT音叉型水晶振动子

频率：32.768KHz

尺寸：7.0x1.5mm

CITIZEN西铁城CM130晶振,CM13032768DZYT音叉型水晶振动子，日本进口CITIZEN西铁城晶振，CM130是一款小体积晶振尺寸7.0x1.5x1.4mm四脚贴片晶振，32.768K晶振，CM13032768DZFT无源晶振，CM130-32.768KDZBTR石英晶振，CM13032.768KDZCB石英晶体谐振器，无铅环保晶振，具有小体积轻薄型，高精度，高可靠性，表面安装陶瓷封装，音叉型水晶振动子，应用于小型携带机器，一般民用设备，时钟晶振，仪器仪表设备，医疗设备，汽车电子，无线网络，蓝牙模块晶振，钟表电子等应用。

咨询热线：0755-27872782

TH-2 890

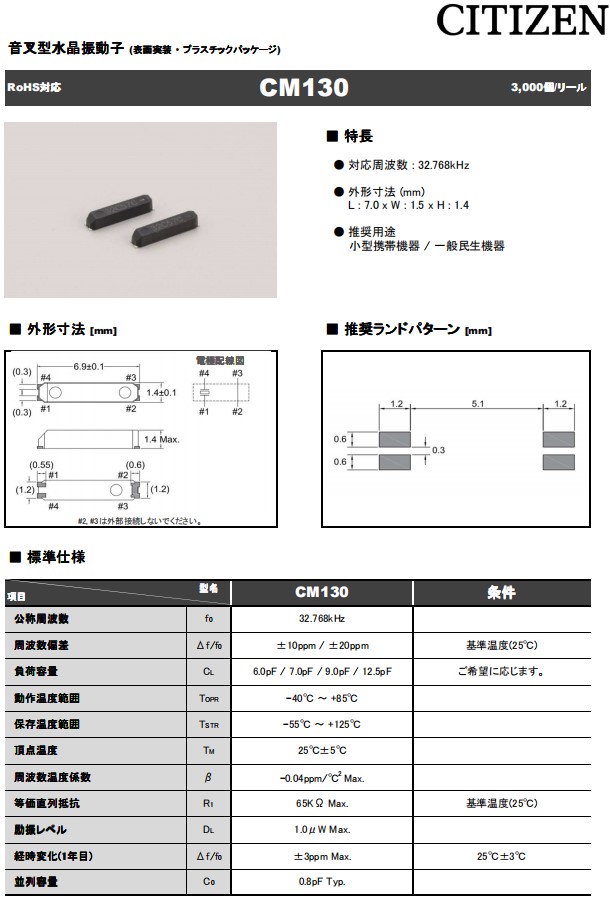

CITIZEN西铁城CM130晶振,CM13032768DZYT音叉型水晶振动子，参数图

西铁城晶振	单位	CM130晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.1μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

TH-3 890

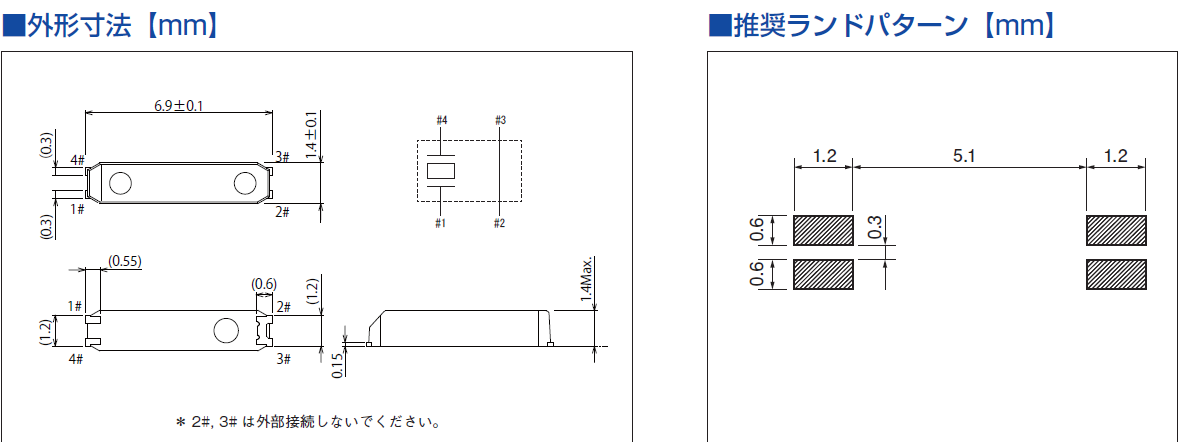

CITIZEN西铁城CM130晶振,CM13032768DZYT音叉型水晶振动子，尺寸图

TH-4 890

CITIZEN西铁城CM130晶振,CM13032768DZYT音叉型水晶振动子

在振荡电路设计的注意事项
当振荡电路的设计，以便它可以采取的进口晶振的特性充分利用，则需要在最佳条件的电路常数。
使得振荡电路的晶体振荡器的匹配被优化，在公民经验数的基础上，我进行用于电路服务调查以下的特征。该电路的研究，我们已经打算放弃使用它更安心晶体振荡器给客户。
1. MOS型集成电路晶体振荡器电路

2.负载电容（CL）
负载电容（CL），共振频率将确定由于负载电容石英晶体谐振器与谁看了振荡电路侧由晶体振荡器中的振荡电路中的有效的外部电容。
因此，该频移时会发生的晶体振荡器的负载能力不电路所使用的容量相匹配。

zysx_2

负性也被称为振荡余量，所以这是好还是坏的振荡起动电路侧的措施之一。当您使用负电阻的电路不足，可能会出事，即使电源不出现生成的进口贴片晶振的振荡。

TH-5 890

CITIZEN西铁城CM130晶振,CM13032768DZYT音叉型水晶振动子，西铁城晶振公司环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展32.768KHZ晶体-石英晶振环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。
1.努力保护全球环境的环保意识进行环保生产和提供产品以及服务给消费者.7015晶振,32.768K手机晶振,CM130晶振
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强CM130晶振化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.西铁城晶振,贴片晶振,CM130晶振
我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.
西铁城晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和7015贴片晶振质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。

Manufacturer Part Number原厂编码	Manufacturer厂家	西铁城晶振	Series型号	Type 系列	Frequency
CM51932768DZFT	Citizen Crystal	CRYSTAL 32.7680KHZ 12.5PF SMD	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZYT	Citizen Crystal	CRYSTAL 32.7680KHZ 7PF SMD	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZCT	Citizen Crystal	CRYSTAL 32.7680KHZ 9PF SMD	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768EZFT	Citizen Crystal	CRYSTAL 32.7680KHZ 12.5PF SMD	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768DZBT	Citizen Crystal	CRYSTAL 32.7680KHZ 6PF SMD	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM51932768EZCT	Citizen Crystal	CRYSTAL 32.7680KHZ 9PF SMD	CM519	kHz Crystal (Tuning Fork)	32.768kHz
CM41532768DZCT	Citizen Crystal	CRYSTAL 32.7680KHZ 9PF SMD	CM415	kHz Crystal (Tuning Fork)	32.768kHz
CM41532768DZFT	Citizen Crystal	CRYSTAL 32.7680KHZ 12.5PF SMD	CM415	kHz Crystal (Tuning Fork)	32.768kHz
CM41532768DZYT	Citizen Crystal	CRYSTAL 32.7680KHZ 7PF SMD	CM415	kHz Crystal (Tuning Fork)	32.768kHz
CM41532768EZFT	Citizen Crystal	CRYSTAL 32.7680KHZ 12.5PF SMD	CM415	kHz Crystal (Tuning Fork)	32.768kHz
CM41532768AZCT	Citizen Crystal	CRYSTAL 32.7680KHZ 9PF SMD	CM415	kHz Crystal (Tuning Fork)	32.768kHz
CM41532768DZBT	Citizen Crystal	CRYSTAL 32.7680KHZ 6PF SMD	CM415	kHz Crystal (Tuning Fork)	32.768kHz
CM155-32.768KDZFTR	Citizen Crystal	CRYSTAL 32.7680KHZ 12.5PF SMD	CM155	kHz Crystal (Tuning Fork)	32.768kHz
CM13032768DZFT	Citizen Crystal	CRYSTAL 32.7680KHZ 12.5PF SMD	CM130	kHz Crystal (Tuning Fork)	32.768kHz
CM13032768DZYT	Citizen Crystal	CRYSTAL 32.7680KHZ 7PF SMD	CM130	kHz Crystal (Tuning Fork)	32.768kHz
CM130-32.768KDZBTR	Citizen Crystal	CRYSTAL 32.7680KHZ 6PF SMD	CM130	kHz Crystal (Tuning Fork)	32.768kHz
CM13032.768KDZCB	Citizen Crystal	CRYSTAL 32.7680KHZ 9PF SMD	CM130	kHz Crystal (Tuning Fork)	32.768kHz
