西铁城晶振,SMD晶振,CM250S晶振
频率:32.768KHz

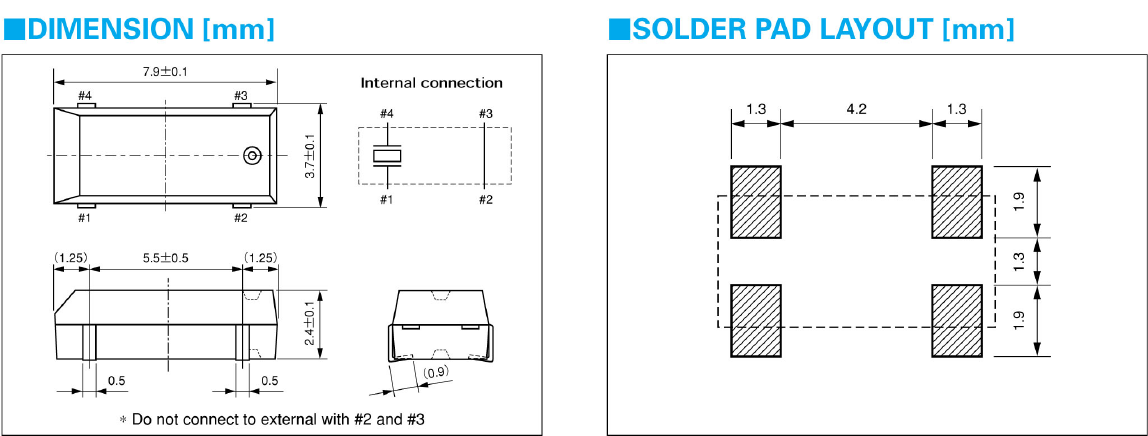

尺寸:7.9*3.7*2.4mm
工作温度:-40℃~+85℃
保存温度:-55℃~+125℃
负载电容:12.5pF
贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性.
西铁城晶振精密装置发挥能力的领域是,小型精密高精度?高精度被要求的功能零部件领域.并且,通过多年建立的独自的技术,不断地提供高附加价值的微设备产品.同时,在使用高精度材料的高精度中,效率很好地量产零部件的事也是本公司独自的核心技术.在材料技术和超精密加工技术,薄膜技术,连接技术,组装技术等,使陶瓷和水晶等高精度零部件,产生了液晶装置,传感装置等高质量的功能器件产品.
西铁城晶振,SMD晶振,CM250S晶振,封装尺寸7.9*3.7*2.4mm的大型SMD黑色陶瓷面晶体谐振器,匹配通用型的32.768K晶振频率,±30ppm的精确度,体积相对于其他的贴片晶振虽然偏大,但CM250S晶振的性能与口碑同样出众,用户的需求量多,且使用过这颗晶体产品的生产企业都给出了一致好评.陶瓷外壳石英晶体谐振器,西铁城8038无源晶体,CM250S晶振
西铁城晶振 |
单位 |
CM250S晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
1μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±30 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
励磁电流(i)
它示出了流过石英谐振器和励磁电流的电流。过度励磁电流被施加到晶体振荡器有,未来故障现象发生的可能性。
1、电磁噪声变得更强。
2、在T / F的情况下,分支断裂发生。
3、产生的频率温度特性的异常。
4、晶体谐振器的特性发生变化。
(变化的频率的变化,等效串联电阻等)
频率 - 电源电压特性
它代表了频率的变化相对于电源电压的变化率。的频率变化引起的电源变动的原因是比石英晶振大因子的电路侧的(在特定IC),通常是它是理想的频率变化率相对于在±5ppm的±变异的10%,在电源电压你。西铁城晶振,SMD晶振,CM250S晶振
频率 - 温度特性
我代表对于温度的变化而变化的频率速度。有相当大的差别出来上的整个频率 - 温度特性作为单独的晶体振荡器的振荡电路的特性。
振荡保证金验证方法
1、在振荡电路的振荡整理保证金,以确保足够的拿,你需要知道的振荡电路(-R)的负阻。
2、把可变电阻器(VR)串联的进口晶体振荡器,我们将改变从振荡停止状态的可变电阻器的值,直到振荡开始。振荡在VR的开始的值是负电阻(-R)。
3、取振荡器电路的足够的振动幅度,作为负电阻值等于或大于的晶体振荡器C1,C2,五倍的有效电阻,并调整路。此外,我们将与您建议采取的10倍或更多时,它是在车辆的高可靠性的设备,和类似用途。陶瓷外壳石英晶体谐振器,西铁城8038无源晶体,CM250S晶振
西铁城晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动。推进了环境考虑的西铁城无源晶体产品和服务。为了提供社会,努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力。陶瓷外壳石英晶体谐振器,西铁城8038无源晶体,CM250S晶振
西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对晶振,CM250S晶振,石英晶振的化学物质的管理强化等。
严格遵守国家职业安全健康法律、法规,培养员工的安全意识和能力,持续改进职业安全健康管理绩效,预先采取安全措施,消除或降低危险,优先选用安全系数高的材料、设备及工艺,提高事故预防水平,创造良好的工作环境,保障员工的身心健康。
西铁城晶振公司自觉遵守有关32.768K音叉表晶环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程。西铁城晶振,SMD晶振,CM250S晶振
