西铁城晶振,石英晶体,CM309A晶振

频率：3.500MHz~32.000MHz

尺寸：13.4*5.0*4.8mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:16pF

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应3.500MHz以上的频率.

咨询热线：0755-27872782

相关产品说明下载PDF资料

导航栏

西铁城晶振创立于1959年7月28日,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等.同时,在使用高精度材料的高精度中,效率很好地量产零部件的事也是本公司独自的核心技术.13.4*5.0进口谐振器,黑色陶瓷壳石英晶振,CM309A晶振

TH-1 890

西铁城晶振,石英晶体,CM309A晶振,是日本CITIZEN集团的一款拥有13.4*5.0*4.8mm大体积的陶瓷外壳压电石英晶体谐振器,标准的精准度是±30ppm,频率范围最低从3.5M开始至32M,属于低频的谐振器,常用于网络设备产品,稳定性比较高,工作时温度范围在-40℃~85℃之间,支持距离地面一米左右自由跌落,具有耐冲击性.

西铁城晶振	单位	CM309A晶振	石英晶振基本条件
标准频率	f_nom	3.500MHZ~32.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	50~100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	16pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

TH-3 890

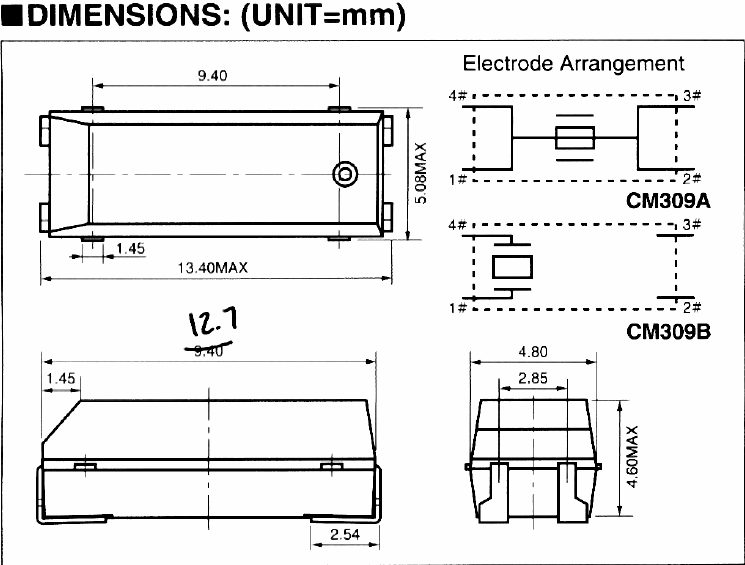

CM309A_CM309B

机械振动的影响
当进口贴片晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。西铁城晶振,石英晶体,CM309A晶振
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于无源晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。13.4*5.0进口谐振器,黑色陶瓷壳石英晶振,CM309A晶振
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至SMD晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

TH-5 890

西铁城晶振公司环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展CM309A晶体环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。13.4*5.0进口谐振器,黑色陶瓷壳石英晶振,CM309A晶振
1.努力保护全球环境的环保意识进行大体积SMD晶振环保生产和提供产品以及服务给消费者.
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关贴片无源晶振-石英晶体谐振器环保措施与社区加强沟通与和谐.西铁城晶振,石英晶体,CM309A晶振
