西铁城晶振,无源晶振,CM309E晶振

频率：4.000MHz~64.000MHz

尺寸：11.7*4.8*3.7mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:18pF

外观采用陶瓷封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

导航栏

西铁城晶振创立于1959年7月28日,当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等.1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始.四脚陶瓷壳贴片晶振,11.7*1.8mm无源晶体,CM309E晶振

TH-1 890

西铁城晶振,无源晶振,CM309E晶振,大体积的陶瓷面四脚SMD谐振器在市场上仍然占有一席地位,尺寸都是以mm计算所以与其他小型晶体相比偏大,但实际上还是比较小的,可应用在大一点或小一点的产品身上,CM309E晶振是日本CITIZEN品牌众所周知的一款黑色陶瓷外壳的晶体谐振器,目前使用的用户还有不少.

西铁城晶振	单位	CM309E晶振	石英晶振基本条件
标准频率	f_nom	4.000MHZ~64.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	16pF。18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

TH-3 890

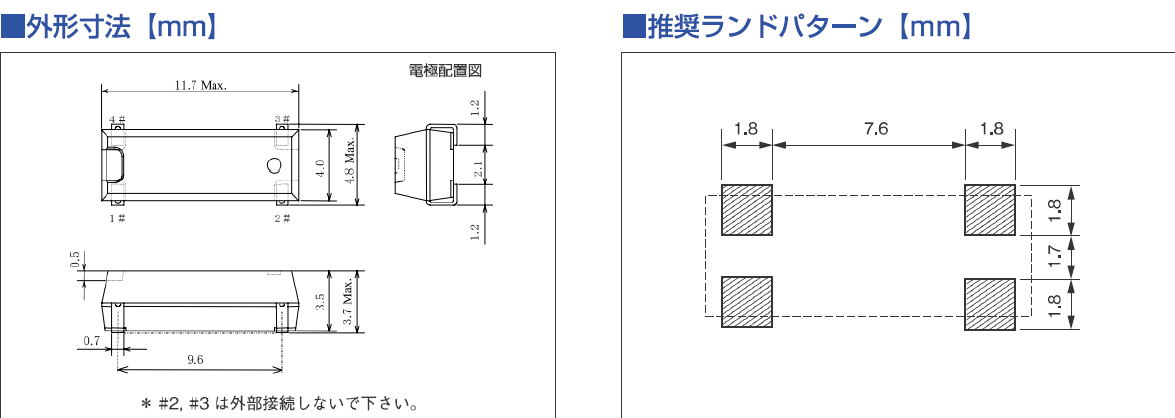

CM309E

TH-4 890

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体谐振器产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。西铁城晶振,无源晶振,CM309E晶振
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然石英晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。四脚陶瓷壳贴片晶振,11.7*1.8mm无源晶体,CM309E晶振

TH-5 890

西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对晶振,CM309E晶振,石英晶振的化学物质的管理强化等。四脚陶瓷壳贴片晶振,11.7*1.8mm无源晶体,CM309E晶振
这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针，设定环境目的和目标，确实是落实，对其进行重新评估，努力持续改善。
西铁城晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.
西铁城晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，西铁城陶瓷面晶体优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。西铁城晶振,无源晶振,CM309E晶振
西铁城晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和无铅环保晶振质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。
