西铁城晶振,贴片晶振,CM309S晶体

频率：3.500MHz~70.000MHz

尺寸：12.4*4.4*3.6mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:16pF

晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发石英晶体谐振器.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人,社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业.大体积陶瓷壳晶体谐振器,12.4*4.4mm压电石英晶体,CM309S晶振

TH-1 890

西铁城晶振,贴片晶振,CM309S晶体,该产品是日本CITIZEN品牌大尺寸陶瓷面晶体系列中最为人熟知的一款压电石英水晶振动子,常用的负载电容是16pF和18pF,可联系金洛鑫电子指定,CM309S晶振可适用智能移动通信,智能汽车电子和精密测量仪器等产品,内部嵌入耐热圆柱型晶体,使用时稳定性更高,焊接时是7A自动安装和可回流型.

TH-2 890

西铁城晶振	单位	CM309S晶振	石英晶振基本条件
标准频率	f_nom	3.500MHZ~70.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	16pF、18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

TH-3 890

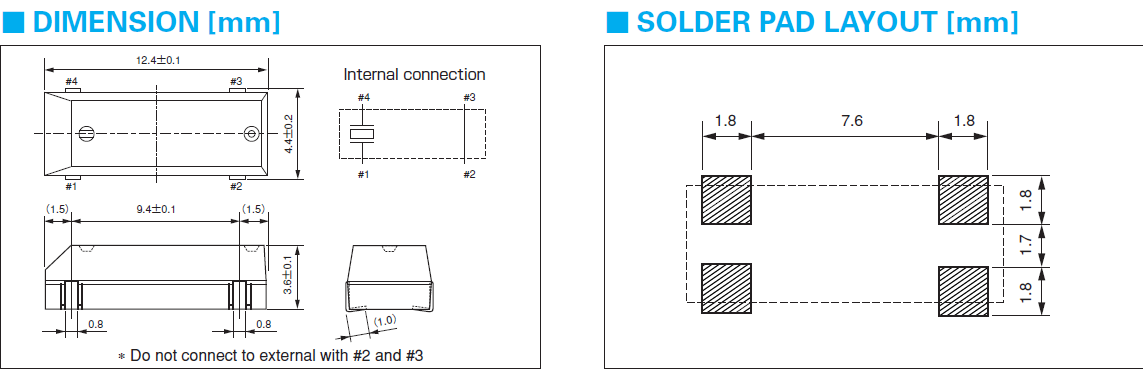

CM309S

TH-4 890

在振荡电路设计的注意事项
当振荡电路的设计，以便它可以采取的耐高温晶振的特性充分利用，则需要在最佳条件的电路常数。
使得振荡电路的晶体振荡器的匹配被优化，在公民经验数的基础上，我进行用于电路服务调查以下的特征。该电路的研究，我们已经打算放弃使用它更安心晶体振荡器给客户。西铁城晶振,贴片晶振,CM309S晶体
1. MOS型集成电路晶体振荡器电路

2.负载电容（CL）
负载电容（CL），共振频率将确定由于负载电容石英晶体谐振器与谁看了振荡电路侧由晶体振荡器中的振荡电路中的有效的外部电容。
因此，该频移时会发生的的负载能力不电路所使用的容量相匹配。

zysx_2

负性也被称为振荡余量，所以这是好还是坏的振荡起动电路侧的措施之一。当您使用负电阻的电路不足，可能会出事，即使电源不出现生成的进口贴片晶振的振荡。大体积陶瓷壳晶体谐振器,12.4*4.4mm压电石英晶体,CM309S晶振

TH-5 890

严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，CM309S晶振优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。大体积陶瓷壳晶体谐振器,12.4*4.4mm压电石英晶体,CM309S晶振
西铁城晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的CM309S贴片晶振产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。
与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强产品化学物质管理.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
努力保护全球环境的环保意识进行环保生产和提供CM309S西铁城晶振产品以及服务给消费者.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.西铁城晶振,贴片晶振,CM309S晶体
