西铁城晶振,石英晶振,CMR310T晶振,兆赫兹圆柱晶体

频率：3.5-4.0MHZ

尺寸：3.0*9.8mm

在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.

咨询热线：0755-27872782

相关产品说明下载PDF资料

西铁城圆柱32.768K晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。西铁城晶振,石英晶振,CMR310T晶振,兆赫兹圆柱晶体

西铁城晶振创立于1959年7月28日，当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。 TH-1 890

西铁城晶振,贴片晶振,CMR310T晶振,兆赫兹圆柱晶体,32.768KHZ系列，在当今全球晶振市场说的上是质优价廉，产品本身外观是多种化，体积有大有小，有二个脚SMD焊接模式，也有三个脚SMD焊接模式,一样有四个脚焊接模式，还有时钟模块焊接模式，产品具有无源32.768KHZ，也有带电压模式的32.768KHZ晶体系列，产品应用范围非常广阔，比如多种电子消费类，手机应用，蓝牙多功能播放器，无线通讯产品，平板电脑等多个领域，因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用。并且满足欧盟ROHS环保要求，晶体本身有重量轻，体积小，超薄型等多种优势，得到市场认可。

西铁城晶振	单位	CMR310T晶振	石英晶振基本条件
标准频率	f_nom	3.5-4.0MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10-6/-10°C ～+60°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

CMJ200T晶振原厂编码表：

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CMR200T32768DZBT	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T32768DZFT	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T32768DZYT	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T32768EZFT	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T32768EZBT	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T32768EZYT	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200TB32.768KDZFTR	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200TB32.768KDZBTR	Citizen Finedevice Co Ltd	CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)

TH-3 890

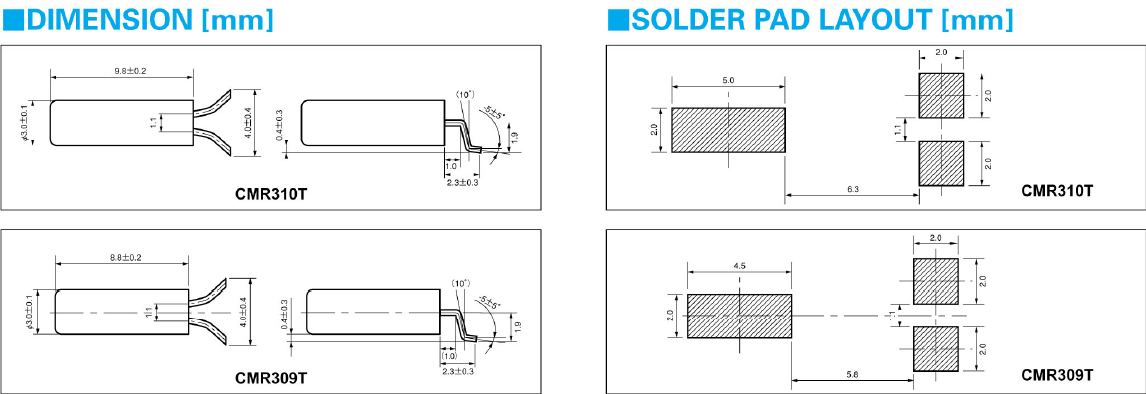

CMR310T_CMR309T

TH-4 890

卤化合物，西铁城晶振,石英晶振,CMR310T晶振,兆赫兹圆柱晶体

请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

在设计时

机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。西铁城晶振,石英晶振,CMR310T晶振,兆赫兹圆柱晶体

我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进兆赫兹晶振.

西铁城插件晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。

严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。

西铁城MHZ系列圆柱晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。西铁城晶振,石英晶振,CMR310T晶振,兆赫兹圆柱晶体

西铁城32.768KHZ系列晶振规格表：

Series型号	Type 系列	Frequency	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CM200C	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch	0.311" L x 0.146" W (7.90mm x 3.70mm)	0.098" (2.50mm)
CM200C	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch	0.311" L x 0.146" W (7.90mm x 3.70mm)	0.098" (2.50mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CMR200T	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.079" Dia x 0.236" L (2.00mm x 6.00mm)	0.079" (2.00mm)
CM200C	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch	0.311" L x 0.146" W (7.90mm x 3.70mm)	0.098" (2.50mm)
CFS-206	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.075" Dia (1.90mm)	0.244" (6.20mm)
CFS-206	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.075" Dia (1.90mm)	0.244" (6.20mm)
CFS-206	kHz Crystal (Tuning Fork)	32.768kHz	Cylindrical Can, Radial	0.075" Dia (1.90mm)	0.244" (6.20mm)
CM315D	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
CM315D	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
CM315D	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
CM200C	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch	0.311" L x 0.146" W (7.90mm x 3.70mm)	0.098" (2.50mm)
CM519	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead	0.190" L x 0.070" W (4.90mm x 1.80mm)	0.039" (1.00mm)
CM415	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead	0.161" L x 0.059" W (4.10mm x 1.50mm)	0.035" (0.90mm)
