西铁城晶振,石英晶体振荡器,CMX-309晶振,CMX309FLC4.000MT晶振
频率：1-70MHZ

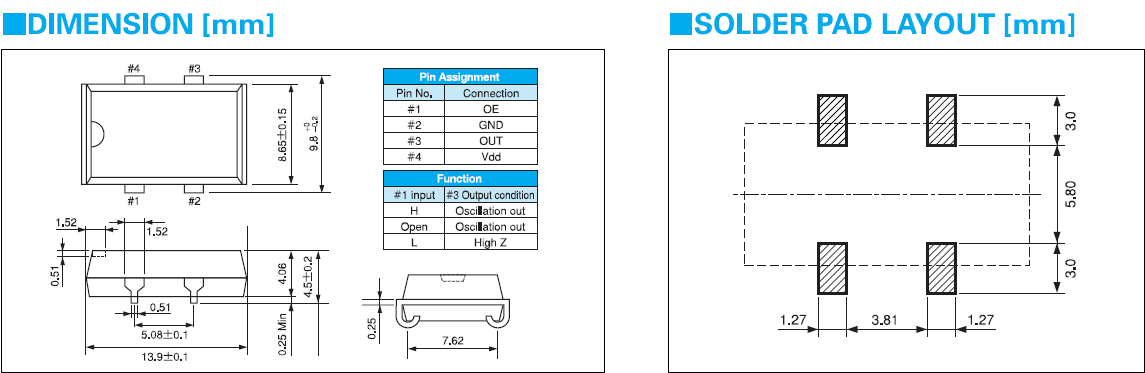

尺寸：13.9*9.8*4.5mm
相关产品说明下载PDF资料
日本株式会社西铁城贴片晶振品牌【CITIZEN】，该品牌创立时间在1918年，早期主要研发与生产时计产品，在1959年西铁城成功研发出防水，防振的手表，从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部，从此研发音叉型压电石英水晶振动子.西铁城晶振,石英晶体振荡器,CMX-309晶振,CMX309FLC4.000MT晶振
西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控晶振等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场 。
西铁城晶振,石英晶体振荡器,CMX-309晶振,CMX309FLC4.000MT晶振,贴片晶振采用了多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的附着力增强，频率更加集中，那么如何把晶片能控制在1000ppm之内呢。
石英晶振材料的压电效应是有方向性的，只有在电轴方向才具有压电效应。石英有天然自然的结晶体，也有人工制造的结晶体。天然石英和人造石英均为多面体形状。目前电子元器件使用的主要是人造石英材料。主要成分为SiO2。产品主要有石英晶体谐振器，石英晶体振荡器。晶振主要特点有：高稳定性（年老化率小于+/- 5PPM），高Q（品质因数）值，低功耗，小体积，易于使用。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
1-70MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
3.3V、5.5V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ - +125℃ |
裸存 |
|
工作温度 |
T_use |
-40℃ - +85℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
频率稳定度 |
f_tol |
C: ±100 × 10-6 |
-10℃ to +70℃ |
|
B: ±50 × 10-6 |
-10℃ to +70℃ |
||
|
功耗 |
ICC |
35 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
28mA Max. |
ST=GND |
|
占空比 |
SYM |
40 % to 60 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
0.9ddV Min. |
|
|
VOL |
0.4 V Max. |
||
|
输出负载条件 |
L_CMOS |
50 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
8 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
10 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±5 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Description 参数 | Series型号 | Part Status | Type 类型 | Frequency 频率 | Function | Output 输出 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CMX309FLC4.000MT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC4.000MT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000MTR | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000MTR | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
晶振使用注意事项，西铁城晶振,石英晶体振荡器,CMX-309晶振,CMX309FLC4.000MT晶振
使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。
晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安 装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
所有产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）西铁城晶振,石英晶体振荡器,CMX-309晶振,CMX309FLC4.000MT晶振
日本带电源电压贴片晶振产品环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。
1.努力保护全球环境的环保意识进行环保生产和提供低抖动晶振产品以及服务给消费者.
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强陶瓷封装贴片晶振产品化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.西铁城晶振,石英晶体振荡器,CMX-309晶振,CMX309FLC4.000MT晶振
西铁城无源MHZ系列晶振规格表：
Series型号
Type 系列
Frequency
Frequency Stability频率稳定度
ESR (Equivalent Series Resistance)电阻
Operating Temperature 工作温度
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CMR310T
MHz Crystal
3.6864MHz
±50ppm
200 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
3.6864MHz
±50ppm
200 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.096MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.096MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.096MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
5MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
5MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
