西铁城晶振,贴片晶振,CS20晶振,陶瓷AT切割晶体谐振器

频率：3.5-30.0MHZ

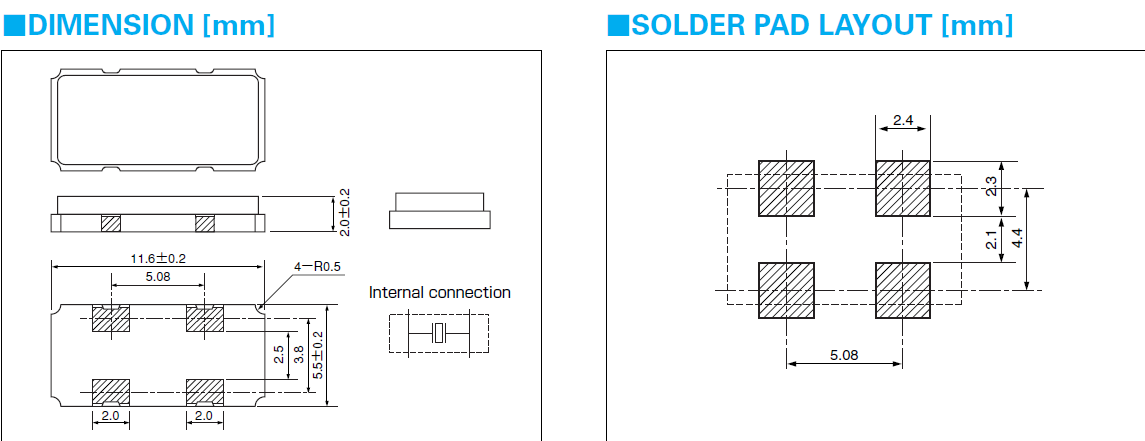

尺寸：11.6*5.5*2.0mm

为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的多,特别是耐温这块,都有一定的要求值,比如：3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

日本株式会社西铁城晶振厂家【CITIZEN】，该品牌创立时间在1918年，早期主要研发与生产时计产品，在1959年西铁城成功研发出防水，防振的手表，从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部，从此研发音叉型压电石英水晶振动子.西铁城晶振,贴片晶振,CS20晶振,陶瓷AT切割晶体谐振器

西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,VCXO压控晶振等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场. TH-1 890

西铁城晶振,贴片晶振,CS20晶振,陶瓷AT切割晶体谐振器,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求。

泰河电子?全自动石英晶振晶片清洗技术：采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。根据需要，对速度，温度，时间等参数进行调整，使之最大限度的满足工艺需要。能最大限度除去晶片污染物，并防止人工污染。

西铁城晶振	单位	CS20晶振	石英晶振基本条件
标准频率	f_nom	3.5-30.0MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10-6/-10°C ～+60°C	超出标准的规格请联系我们.
负载电容	CL	16pF、18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

CS20晶振原厂编码表：

Manufacturer Part Number原厂编码

Manufacturer厂家

Description 参数

Series型号

Type 系列

Frequency

Frequency Stability频率稳定度

ESR (Equivalent Series Resistance)电阻

Operating Temperature 工作温度

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

CS20-12.288MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 12.2880MHZ 18PF SMD

CS20

MHz Crystal

12.288MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-12.288MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 12.2880MHZ 18PF SMD

CS20

MHz Crystal

12.288MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-12.288MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 12.2880MHZ 18PF SMD

CS20

MHz Crystal

12.288MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-20.480MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 20.4800MHZ 18PF SMD

CS20

MHz Crystal

20.48MHz

±50ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-20.480MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 20.4800MHZ 18PF SMD

CS20

MHz Crystal

20.48MHz

±50ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-3.579545MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 3.579545MHZ 18PF SMD

CS20

MHz Crystal

3.579545MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-3.579545MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 3.579545MHZ 18PF SMD

CS20

MHz Crystal

3.579545MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-3.579545MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 3.579545MHZ 18PF SMD

CS20

MHz Crystal

3.579545MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-3.6864MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 3.6864MHZ 18PF SMD

CS20

MHz Crystal

3.6864MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-3.6864MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 3.6864MHZ 18PF SMD

CS20

MHz Crystal

3.6864MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-3.6864MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 3.6864MHZ 18PF SMD

CS20

MHz Crystal

3.6864MHz

±50ppm

200 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-4.000MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 4.0000MHZ 18PF SMD

CS20

MHz Crystal

4MHz

±50ppm

150 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-4.000MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 4.0000MHZ 18PF SMD

CS20

MHz Crystal

4MHz

±50ppm

150 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

CS20-4.000MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 4.0000MHZ 18PF SMD

CS20

MHz Crystal

4MHz

±50ppm

150 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.457" L x 0.217" W (11.60mm x 5.50mm)

0.087" (2.20mm)

TH-3 890

CS20

TH-4 890

超声波清洗，西铁城晶振,贴片晶振,CS20晶振,陶瓷AT切割晶体谐振器

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。西铁城晶振,贴片晶振,CS20晶振,陶瓷AT切割晶体谐振器

我们的陶瓷封装贴片晶振设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.

西铁城晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。

4脚SMD封装谐振器严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。

西铁城陶瓷面晶体谐振器公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。西铁城晶振,贴片晶振,CS20晶振,陶瓷AT切割晶体谐振器

西铁城无源MHZ系列晶振规格表：

Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	ESR (Equivalent Series Resistance)电阻	Operating Temperature 工作温度	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
HCM49	MHz Crystal	15.36MHz	±50ppm	50 Ohm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.190" W (11.40mm x 4.83mm)	0.169" (4.30mm)
HCM49	MHz Crystal	15.36MHz	±50ppm	50 Ohm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.190" W (11.40mm x 4.83mm)	0.169" (4.30mm)
HCM49	MHz Crystal	15.36MHz	±50ppm	50 Ohm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.190" W (11.40mm x 4.83mm)	0.169" (4.30mm)
CS325S	MHz Crystal	13MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	13MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	13MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
HC49US	MHz Crystal	16.384MHz	±50ppm	50 Ohm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.183" W (11.50mm x 4.65mm)	0.138" (3.50mm)
HC49US	MHz Crystal	9.216MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.183" W (11.50mm x 4.65mm)	0.138" (3.50mm)
HC49US	MHz Crystal	10.24MHz	±50ppm	80 Ohm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.183" W (11.50mm x 4.65mm)	0.138" (3.50mm)
HC49US	MHz Crystal	6.144MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.183" W (11.50mm x 4.65mm)	0.138" (3.50mm)
HC49US	MHz Crystal	9.8304MHz	±50ppm	100 Ohm	-10°C ~ 60°C	Through Hole	HC49/US	0.453" L x 0.183" W (11.50mm x 4.65mm)	0.138" (3.50mm)
CS325S	MHz Crystal	27MHz	±10ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	27MHz	±10ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	27MHz	±10ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
