西铁城晶振,贴片晶振,CS325晶振,CS325-13.560MABJ-UT晶振

频率：12.0-54.0MHZ

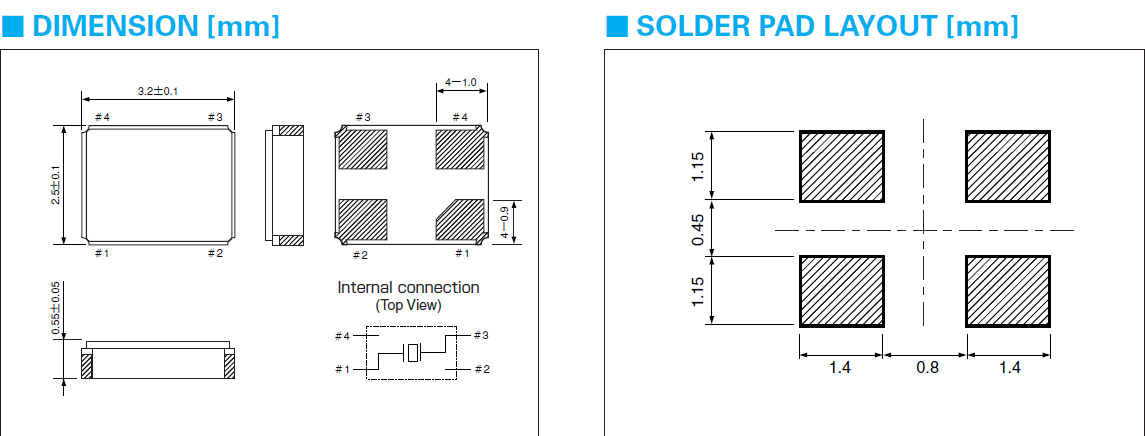

尺寸：3.2*2.5*0.55mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

咨询热线：0755-27872782

相关产品说明下载PDF资料

西铁城差分晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。西铁城晶振,贴片晶振,CS325晶振,CS325-13.560MABJ-UT晶振

西铁城晶振创立于1959年7月28日，当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。 TH-1 890

西铁城晶振,贴片晶振,CS325晶振,CS325-13.560MABJ-UT晶振,超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分。

晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。西铁城晶振,贴片晶振,CS325晶振,CS325-13.560MABJ-UT晶振

西铁城晶振	单位	CS325晶振	石英晶振基本条件
标准频率	f_nom	12.0-54.0MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±50 × 10-6/-10°C ～+60°C	超出标准的规格请联系我们.
负载电容	CL	16pF、18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

CS20晶振原厂编码表：

Manufacturer Part Number原厂编码

Manufacturer厂家

Description 参数

Series型号

Type 系列

Frequency

Frequency Stability频率稳定度

ESR (Equivalent Series Resistance)电阻

Operating Temperature 工作温度

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

CS325-19.069928MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 19.069928MHZ 18PF SMD

CS325

MHz Crystal

19.069928MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-19.069928MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 19.069928MHZ 18PF SMD

CS325

MHz Crystal

19.069928MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-19.069928MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 19.069928MHZ 18PF SMD

CS325

MHz Crystal

19.069928MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-18.9375MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 18.9375MHZ 18PF SMD

CS325

MHz Crystal

18.9375MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-18.9375MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 18.9375MHZ 18PF SMD

CS325

MHz Crystal

18.9375MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-18.9375MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 18.9375MHZ 18PF SMD

CS325

MHz Crystal

18.9375MHz

±50ppm

120 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-52.000MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 52.0000MHZ 18PF SMD

CS325

MHz Crystal

52MHz

±50ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-52.000MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 52.0000MHZ 18PF SMD

CS325

MHz Crystal

52MHz

±50ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-52.000MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 52.0000MHZ 18PF SMD

CS325

MHz Crystal

52MHz

±50ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-20.500MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 20.5000MHZ 18PF SMD

CS325

MHz Crystal

20.5MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-20.500MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 20.5000MHZ 18PF SMD

CS325

MHz Crystal

20.5MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-20.500MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 20.5000MHZ 18PF SMD

CS325

MHz Crystal

20.5MHz

±50ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-37.050MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 37.0500MHZ 18PF SMD

CS325

MHz Crystal

37.05MHz

±50ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325-37.050MABJ-UT

Citizen Finedevice Co Ltd

CRYSTAL 37.0500MHZ 18PF SMD

CS325

MHz Crystal

37.05MHz

±50ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

TH-3 890

CS325

TH-4 890

晶体振荡器和实时时钟模块，西铁城晶振,贴片晶振,CS325晶振,CS325-13.560MABJ-UT晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。西铁城晶振,贴片晶振,CS325晶振,CS325-13.560MABJ-UT晶振

西铁城无线通讯晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。

西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对进口3225谐振器晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针，设定环境目的和目标，确实是落实，对其进行重新评估，努力持续改善。

西铁城3225石英贴片晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.西铁城晶振,贴片晶振,CS325晶振,CS325-13.560MABJ-UT晶振

西铁城无源MHZ系列晶振规格表：

Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	ESR (Equivalent Series Resistance)电阻	Operating Temperature 工作温度	Ratings	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
CM309S	MHz Crystal	15MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	15.36MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	16MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	16MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	16MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	16.666MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	18.432MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	18.432MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	18.432MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	19.44MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	19.6608MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	19.6608MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
CM309S	MHz Crystal	19.6608MHz	±50ppm	50 Ohm	-10°C ~ 60°C	-	Surface Mount	4-SOJ, 9.40mm pitch	0.488" L x 0.173" W (12.40mm x 4.40mm)	0.146" (3.70mm)
