西铁城晶振,贴片晶振,CS325H晶振,CS325H-27.000MEDQ-UT晶振

频率：13.0MHz-54.0MHz

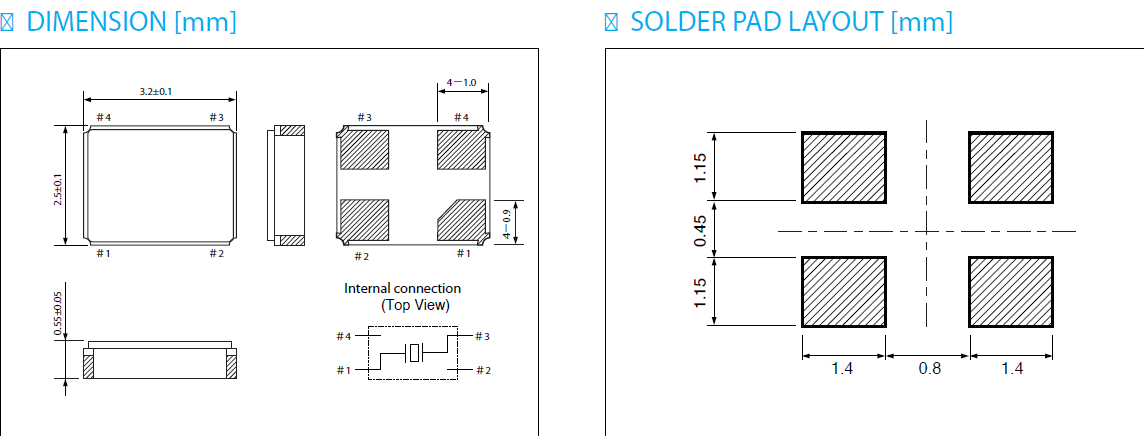

尺寸：3.2*2.5*0.55mm

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

1959年手表的组装工厂生产和御代田精密株式会社设立，1960年手表的零部件制造厂和河口湖精密株式会社设立（后的西铁城西洋网股份有限公司），1963年轴承石的生产的目的，シメオ精密株式会社（后的西铁城精密科技股份有限公司）成立，1964年计量器类（刻度规）的生产开始，1973年钟表用步进马达磁铁的生产开始，1974年フジミ株式会社设立，1975年钟表用音叉型水晶振动子片，压电石英晶体谐振器元器件、压电石英晶体、有源晶体开始生产。西铁城晶振,贴片晶振,CS325H晶振,CS325H-27.000MEDQ-UT晶振

1976年水晶振动子，晶振,石英晶振,有源晶振,压控振荡器的生产开始，1978年通过陶瓷材料的手表用轴承石的生产开始，1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始，1986年电子视图的生产开始，1987年光通信用的零部件?菲规则的生产开始，1989年光通信用零部件?成套筒的生产开始，1990年在香港务冠實业有限公司设立，1991年御代田精密有限公司的商号为ミヨタ株式会社设立。 TH-1 890

西铁城晶振,贴片晶振,CS325H晶振,CS325H-27.000MEDQ-UT晶振,低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准。

石英晶体振荡器离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内。

西铁城晶振	单位	CS325H晶振	石英晶振基本条件
标准频率	f_nom	13.0-54.0MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±10 × 10-6/-10°C ～+60°C	超出标准的规格请联系我们.
负载电容	CL	16pF、18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年

CS325H晶振原厂编码表：

Manufacturer Part Number原厂编码

Manufacturer厂家

Description 参数

Series型号

Type 系列

Frequency

Frequency Stability频率稳定度

ESR (Equivalent Series Resistance)电阻

Operating Temperature 工作温度

Ratings

Mounting Type安装类型

Package / Case包装/封装

Size / Dimension 尺寸

Height - Seated (Max)高度

CS325H-44.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 44.0000MHZ 10PF SMD

CS325H

MHz Crystal

44MHz

±20ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-44.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 44.0000MHZ 10PF SMD

CS325H

MHz Crystal

44MHz

±20ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-44.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 44.0000MHZ 10PF SMD

CS325H

MHz Crystal

44MHz

±20ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-40.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 40.0000MHZ 10PF SMD

CS325H

MHz Crystal

40MHz

±20ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-40.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 40.0000MHZ 10PF SMD

CS325H

MHz Crystal

40MHz

±20ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-40.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 40.0000MHZ 10PF SMD

CS325H

MHz Crystal

40MHz

±20ppm

50 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-28.63636MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 28.63636MHZ 10PF SMD

CS325H

MHz Crystal

28.63636MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-28.63636MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 28.63636MHZ 10PF SMD

CS325H

MHz Crystal

28.63636MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-28.63636MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 28.63636MHZ 10PF SMD

CS325H

MHz Crystal

28.63636MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-27.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 27.0000MHZ 10PF SMD

CS325H

MHz Crystal

27MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-27.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 27.0000MHZ 10PF SMD

CS325H

MHz Crystal

27MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-27.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 27.0000MHZ 10PF SMD

CS325H

MHz Crystal

27MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-24.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 24.0000MHZ 10PF SMD

CS325H

MHz Crystal

24MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

CS325H-24.000MEDQ-UT

Citizen Finedevice Co Ltd

CRYSTAL 24.0000MHZ 10PF SMD

CS325H

MHz Crystal

24MHz

±20ppm

80 Ohm

-10°C ~ 60°C

Surface Mount

4-SMD, No Lead

0.126" L x 0.098" W (3.20mm x 2.50mm)

0.024" (0.60mm)

TH-3 890

CS325H

TH-4 890

晶振使用注意事项，西铁城晶振,贴片晶振,CS325H晶振,CS325H-27.000MEDQ-UT晶振

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击

晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）西铁城晶振,贴片晶振,CS325H晶振,CS325H-27.000MEDQ-UT晶振

西铁城晶振公司环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。

1.努力保护全球环境的环保意识进行环保生产和提供石英进口谐振器产品以及服务给消费者.

2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.

3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.

4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强贴片型压电石英晶体产品化学物质管理.

5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.

6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉超低老化率石英晶振的环境政策.西铁城晶振,贴片晶振,CS325H晶振,CS325H-27.000MEDQ-UT晶振

西铁城无源MHZ系列晶振规格表：

Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	ESR (Equivalent Series Resistance)电阻	Operating Temperature 工作温度	Mounting Type安装类型	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
HCM49	MHz Crystal	24MHz	±50ppm	50 Ohm	-10°C ~ 60°C	Surface Mount	HC49/US	0.449" L x 0.190" W (11.40mm x 4.83mm)	0.169" (4.30mm)
CS325S	MHz Crystal	52MHz	±50ppm	50 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	18.9375MHz	±50ppm	120 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	19.069928MHz	±50ppm	120 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	19.2MHz	±50ppm	120 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	24.5MHz	±50ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	24.975MHz	±50ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	27.12MHz	±50ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	28.63636MHz	±50ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	29.4912MHz	±50ppm	80 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	37.05MHz	±50ppm	50 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	12MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
CS325S	MHz Crystal	12MHz	±50ppm	150 Ohm	-10°C ~ 60°C	Surface Mount	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.028" (0.70mm)
