西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振
频率：12.0MHz-54.0MHz
尺寸：3.2*2.5*0.6mm
智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
相关产品说明下载PDF资料
1993年的树脂邦德生产，1995年北御牧事业所设立，2000年強电微液晶显示器的生产开始，2001年中国·梧州市领冠电子（梧州）有限公司设立，主要生产销售晶振,石英晶振,OCXO晶振, 32.768K,时钟晶体,压电石英晶体，温补晶振,石英晶体振荡器。2003年在中国?苏州市喜美歌电子材料（苏州）有限公司设立（后的西铁城光电器件（苏州）有限公司），2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立。西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振
2006年薄膜亚mount生产开始，2008年西铁城ミヨタ株式会社西铁城精密科技股份有限公司合并。合并公司名西铁城精细技术ミヨタ株式会社，迎来2009年创立50周年，2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC ，2013年CITIZEN SEIMITSU（THAILAND）CO .,设立LTD ，2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并。合并公司西铁城进口晶振精密设备有限公司，2016年CITIZEN FINEDEVICE PHILIPPINES设立CORP 。
西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振,随着科技数码产品的小型化发展，晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD小尺寸趋势，目前晶体内部的石英晶片已经达到了+-0.002mm以内了，由于很多晶振厂家在生产小尺寸时所产生的问题，晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作。
客户特殊要求参数设置测试。（C0、C1、DLD、TS）高频连续脉冲焊接技术：是通过在基座与上盖之间高频率连续低功率脉冲焊接放电，使基座与上盖焊接部位熔接在一起，目前通过长期试验，已总结一套工艺参数，输入PLC进行焊接控制，利用此技术密封的石英晶振气密性高，金属溅射污染少，频率变化小，一般在±2ppm以内。此技术为研发及生产高精度、高稳定性石英晶体元器必须攻克的关键技术之一。
|
西铁城晶振 |
单位 |
CS325S晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12.0-54.0MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-10°C ～+60°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10PF-无限 |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
CS325S晶振原厂编码表：
Manufacturer Part Number原厂编码
Manufacturer厂家
Description 参数
Series型号
Type 系列
Frequency
Frequency Stability频率稳定度
ESR (Equivalent Series Resistance)电阻
Operating Temperature 工作温度
Ratings
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CS325S24000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 24.0000MHZ 18PF SMD
CS325S
MHz Crystal
24MHz
±50ppm
80 Ohm
-40°C ~ 85°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S24000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 24.0000MHZ 18PF SMD
CS325S
MHz Crystal
24MHz
±50ppm
80 Ohm
-40°C ~ 85°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S24000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 24.0000MHZ 18PF SMD
CS325S
MHz Crystal
24MHz
±50ppm
80 Ohm
-40°C ~ 85°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S25000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 25.0000MHZ 18PF SMD
CS325S
MHz Crystal
25MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S25000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 25.0000MHZ 18PF SMD
CS325S
MHz Crystal
25MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S25000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 25.0000MHZ 18PF SMD
CS325S
MHz Crystal
25MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S27000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 27.0000MHZ 18PF SMD
CS325S
MHz Crystal
27MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S27000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 27.0000MHZ 18PF SMD
CS325S
MHz Crystal
27MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S27000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 27.0000MHZ 18PF SMD
CS325S
MHz Crystal
27MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S16000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 16.0000MHZ 18PF SMD
CS325S
MHz Crystal
16MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S16000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 16.0000MHZ 18PF SMD
CS325S
MHz Crystal
16MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S16000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 16.0000MHZ 18PF SMD
CS325S
MHz Crystal
16MHz
±50ppm
120 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S28636300ABJT
Citizen Finedevice Co Ltd
CRYSTAL 28.6363MHZ 18PF SMD
CS325S
MHz Crystal
28.6363MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
CS325S28636300ABJT
Citizen Finedevice Co Ltd
CRYSTAL 28.6363MHZ 18PF SMD
CS325S
MHz Crystal
28.6363MHz
±50ppm
80 Ohm
-10°C ~ 60°C
-
Surface Mount
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.028" (0.70mm)
卤化合物，西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
在设计时
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

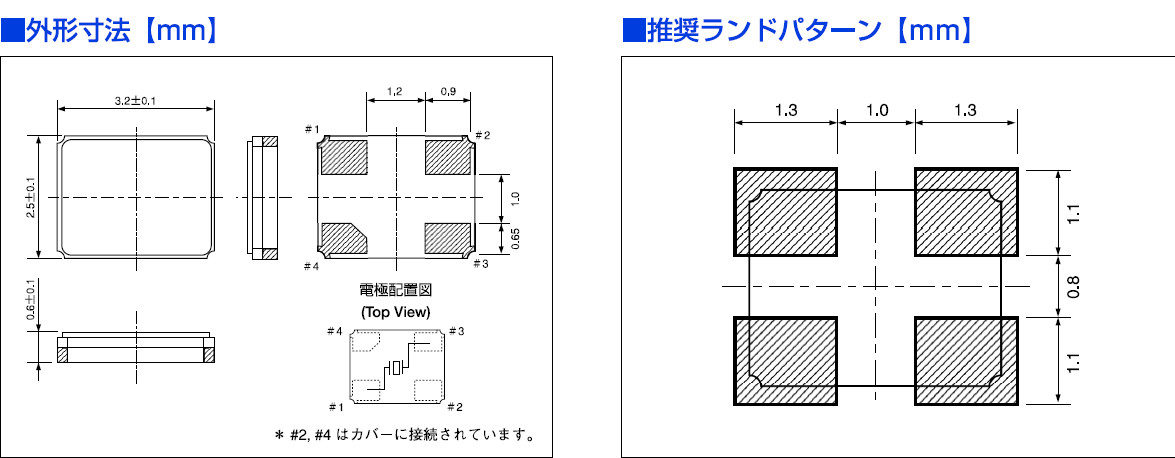

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振
我们设定环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.
26M贴片石英晶体公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。
MHZ贴片进口晶振严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。
西铁城金属面四脚石英晶体公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振
西铁城无源MHZ系列晶振规格表：
Series型号
Type 系列
Frequency
Frequency Stability频率稳定度
ESR (Equivalent Series Resistance)电阻
Operating Temperature 工作温度
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CM309E
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4.194304MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4.194304MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4.194304MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
5.333MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
5.5296MHz
±50ppm
100 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
CM309E
MHz Crystal
6MHz
±50ppm
80 Ohm
-10°C ~ 60°C
Surface Mount
4-SOJ, 9.60mm pitch
0.461" L x 0.157" W (11.70mm x 4.00mm)
0.146" (3.70mm)
