ECS晶振,CSM-4AX晶振,ECS-122.8-20-28A-TR-12.288MHZ晶振,贴片石英晶振

频率:3.57MHZ~70MHZ

尺寸:12.5*4.85mm

焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
咨询热线:0755-27872782

导航栏

  ECS晶振集团与世界各地的组织合作,几乎每一个行业,以及每一个规模,从初创企业到全球财富500强组织.所使用到的晶振,贴片晶振,石英晶体振荡器,有源晶振压控晶振等元件遍布各行各业.
•工业应用例如监控、过程控制、RFID、库存跟踪、自动售货监控、数据链接、条形码阅读设备
•商业应用程序,如门播音员、照明和水控制、安全与访问系统、门控、远程激活、记分牌、订购和寻呼系统
•汽车应用例如远程无钥匙入口和轮胎压力监测
•消费者产品,如电子玩具、家庭安全、门和车库门、intercoms、气象站和灌溉控制器
•医疗产品,如病人呼叫和监控系统、残疾人辅助设备、远程病人数据记录和实时无线监控设备.
•网络、存储、4G BTS、女性细胞、视频、Sonet / SDH、服务器、电信和工业监控系统、

ECS-1

TH-1 890

  ECS晶振,CSM-4AX晶振,ECS-122.8-20-28A-TR-12.288MHZ晶振,贴片石英晶振,产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

  贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定TH-2 890

ECSInc晶振规格

单位

CSM-4AX贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.57MHZ~70.0MHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-10°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

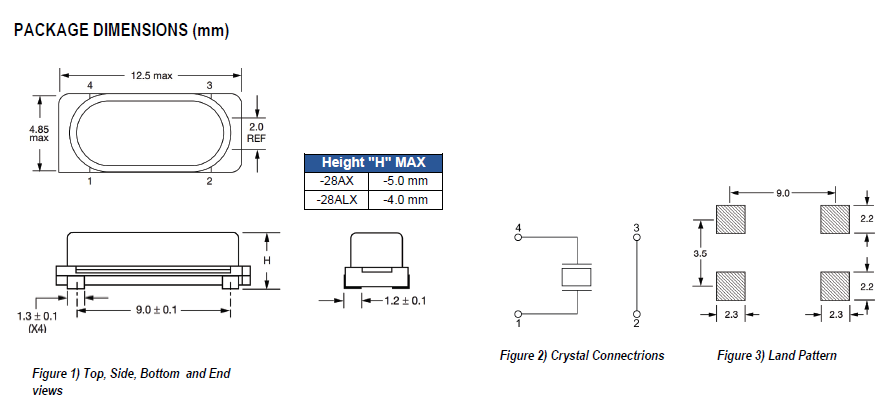

csm-4ax 12.5_4.85

TH-4 890

晶体产品线路焊接安装时注意事项

耐焊性:

晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

1)柱面式产品和DIP产品

晶振产品类型

晶振焊接条件

插件晶振型,是指石英晶振采用引脚直插模式的情况下
比如:椭圆形引脚插件,圆柱晶体引脚插件

手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C

SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°

+260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C

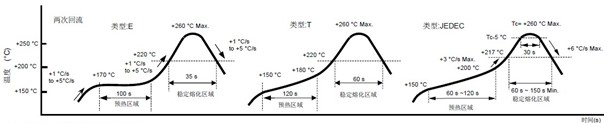

(2)SMD产品回流焊接条件图

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

WDBHQXT

尽可能使温度变化曲线保持平滑:

TH-5 890

ECS CRYSTAL环保方针理念:

  ECS Inc国际晶振集团环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.

  ECS Inc国际晶振集团遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.

  与我们的员工一起开创并保持一个免于事故的压电石英晶体元器件、晶振,贴片晶振,压电石英晶体、有源晶体工作场所.

  ECS Inc国际晶振集团重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

TH-6 890

联系方式/CONTACT US

泰河电话服务热线:0755-27872782  13824306246

泰河传真贸易通:泰河科技

泰河客服在线客服:794113422  泰河微信号:taiheth794113422  公众号:taihekj

泰河邮箱泰河邮箱:taiheth@163.com

泰河地址泰河地址:广东深圳市宝安区40区33号工业城6楼
