西铁城晶振,贴片晶振,CSX-325T晶振,可回流式低压晶体振荡器
频率：13.0-52.0MHZ

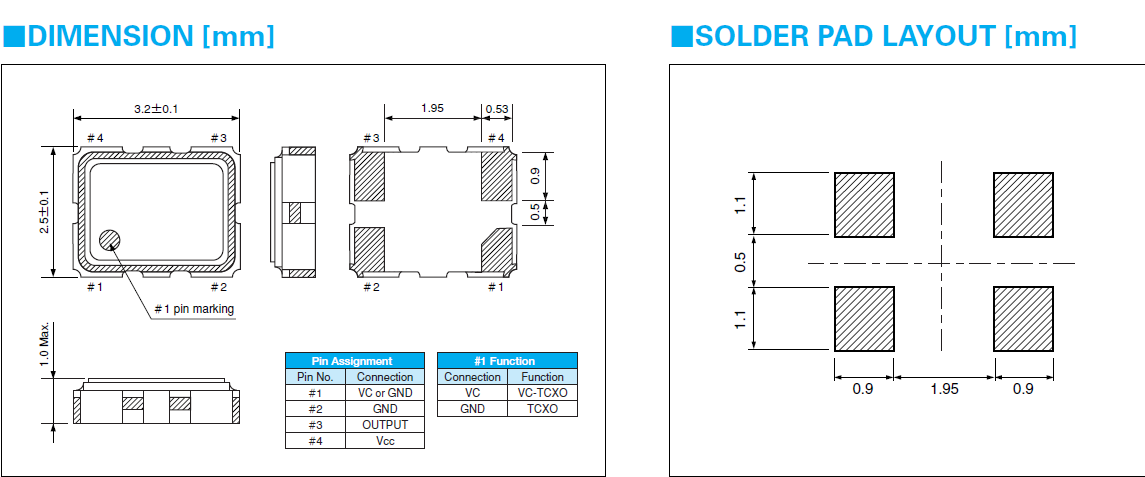

尺寸：3.2*2.5*1.0mm
贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
相关产品说明下载PDF资料
1959年手表的组装工厂生产和御代田精密株式会社设立，1960年手表的零部件制造厂和河口湖精密株式会社设立（后的西铁城西洋网股份有限公司），1963年轴承石的生产的目的，シメオ精密株式会社（后的西铁城精密科技股份有限公司）成立，1964年计量器类（刻度规）的生产开始，1973年钟表用步进马达磁铁的生产开始，1974年フジミ株式会社设立，1975年钟表用音叉型水晶振动子片，压电石英晶体元器件、压电石英晶体、有源晶体开始生产。西铁城晶振,贴片晶振,CSX-325T晶振,可回流式低压晶体振荡器
1976年水晶振动子，晶振,石英晶振,有源晶振,压控振荡器的生产开始，1978年通过陶瓷材料的手表用轴承石的生产开始，1982年高频率有源晶振,压控振荡器,贴片晶振,水晶振动子片的生产开始，1986年电子视图的生产开始，1987年光通信用的零部件?菲规则的生产开始，1989年光通信用零部件?成套筒的生产开始，1990年在香港务冠實业有限公司设立，1991年御代田精密有限公司的商号为ミヨタ株式会社设立。
西铁城晶振,贴片晶振,西铁城晶振,CSX-325T晶振,可回流式低压晶体振荡器,3225mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品。
牵引范围（VCXO）：是针对VCXO压控晶振的参数。带有压控功能的晶振为（VCXO），即通过调节控制电压改变输出频率。牵引范围为变化频率(增大或减少)与中心频率的比值。此值一般用ppm表示。通常牵引范围大约为100 - 200ppm，取决于VCXO压控晶振的结构和所选择的晶体。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
13.0-52.0MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8V-3.0V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃ - +85℃ |
裸存 |
|
工作温度 |
T_use |
-30℃ - +75℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
频率稳定度 |
f_tol |
±2.5 × 10-6 |
-30℃ - +75℃ |
|
功耗 |
ICC |
2.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
50μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC?极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.9V Min. |
|
|
|
VOL |
0.1 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
2.0Vdd?Min. |
ST?终端 |
|
|
VIL |
3.0Vdd?Max. |
|
|
上升/下降时间 |
tr / tf |
3.5 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
5 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±1 × 10-6 / year Max. |
+25 ℃,?初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Description 参数 | Series型号 | Part Status | Type 类型 | Frequency 频率 | Function | Output 输出 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CMX309FLC4.000MT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC4.000MT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000MTR | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000MTR | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FBC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 9mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
| CMX309FLC4.000M-UT | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CMX-309 | Obsolete | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -10°C ~ 70°C | 23mA | Surface Mount | 4-SOJ, 5.08mm pitch | 0.547" L x 0.341" W (13.90mm x 8.65mm) | 0.185" (4.70mm) |
晶振使用注意事项，西铁城晶振,贴片晶振,CSX-325T晶振,可回流式低压晶体振荡器
使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。
晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安 装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
所有产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）西铁城晶振,贴片晶振,CSX-325T晶振,可回流式低压晶体振荡器
西铁城小体积OSC振荡器公司环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。
1.努力保护全球环境的环保意识进行环保生产和提供3.2*2.5mm时钟晶体振荡器产品以及服务给消费者.
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染.
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立.
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强3225石英有源晶振产品化学物质管理.
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐.
6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策.西铁城晶振,贴片晶振,CSX-325T晶振,可回流式低压晶体振荡器
西铁城有源MHZ系列晶振规格表：
Series型号
Part Status
Type 类型
Frequency 频率
Function
Output 输出
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-40°C ~ 85°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-40°C ~ 85°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CSX-750P
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
45mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
