西铁城晶振,贴片晶振,CSX-750FC晶振,CSX-750FCC4000000T晶振
频率：1.8432-75MHZ
尺寸：7.0*5.0*1.6mm
7050封装石英贴片晶振分为四个焊接脚和两个焊接脚,两个焊接脚的陶瓷面封装晶振归类于我们前面介绍晶振的文章中所说过的压电石英晶体谐振器.在不同环境下的多功能产品中具有高可靠性特点,不含铅汞符合欧盟要求的环保要求.7050四脚贴片晶振通过严格的频率分选,为编带盘装产品.贴片晶振相较于插件晶振能够应用于高速自动贴片机焊接,7050封装表贴式石英晶体谐振器小型设计,是笔记本、数码相机、智能手机、USB接口等智能设备优先选用的贴片晶振型号.
相关产品说明下载PDF资料
1993年的树脂邦德生产，1995年北御牧事业所设立，2000年強电微液晶显示器的生产开始，2001年中国·梧州市领冠电子（梧州）有限公司设立，主要生产销售晶振,石英晶振,有源晶振, 32.768K石英晶振,时钟晶体,压电石英晶体，温补晶振,石英晶体振荡器。2003年在中国?苏州市喜美歌电子材料（苏州）有限公司设立（后的西铁城光电器件（苏州）有限公司），2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立。西铁城晶振,贴片晶振,CSX-750FC晶振,CSX-750FCC4000000T晶振
2006年薄膜亚mount生产开始，2008年西铁城ミヨタ株式会社西铁城精密科技股份有限公司合并。合并公司名西铁城进口晶振精细技术ミヨタ株式会社，迎来2009年创立50周年，2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC ，2013年CITIZEN SEIMITSU（THAILAND）CO .,设立LTD ，2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并。合并公司西铁城精密设备有限公司，2016年CITIZEN FINEDEVICE PHILIPPINES设立CORP 。
西铁城晶振,贴片晶振,西铁城晶振,CSX-750FC晶振,CSX-750FCC4000000T晶振,小尺寸的贴片石英晶振，目前生产上采用了高技术的封装模式，光刻石英晶片技术，并且通过结合以往低速滚筒倒边去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而CMOS晶振的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。
与其它电子元件相似，石英晶体振荡器亦采用愈来愈小型的封装。通常，较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以，小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷。我们的石英晶体振荡器有插件晶振(DIP)、贴片晶振(SMD)封装，插件晶振如长方形的DIP14封装，正方形的DIP8插件晶振封装等，贴片晶振有7.0*5.0mm贴片晶振、6.0*3.5mm贴片晶振，5.0*3.2mm贴片晶振，3.2*2.5mm贴片晶振，2.5*2.0mm贴片晶振等封装。西铁城晶振,贴片晶振,CSX-750FC晶振,CSX-750FCC4000000T晶振
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
1.8432-75MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
5.0V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ - +125℃ |
裸存 |
|
工作温度 |
T_use |
-20℃ - +70℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
|
-40℃ - +85℃ |
|
|
|
频率稳定度 |
f_tol |
B: ±50 × 10-6 |
|
|
|
C: ±100 × 10-6 |
|
|
|
|
E: ±50 × 10-6 |
|
|
|
功耗 |
ICC |
45 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
10μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC?极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.9V Min. |
|
|
VOL |
0.8 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
0.7Vdd Min. |
ST 终端 |
|
VIL |
0.2Vdd Max. |
|
|
|
上升/下降时间 |
tr / tf |
6 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
10 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±5 × 10-6 / year Max. |
+25 ℃,初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Description 参数 | Series型号 | Part Status | Type 类型 | Frequency 频率 | Function | Output 输出 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBF4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -40°C ~ 85°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCF4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -40°C ~ 85°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
卤化合物，西铁城晶振,贴片晶振,CSX-750FC晶振,CSX-750FCC4000000T晶振
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
在设计时
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

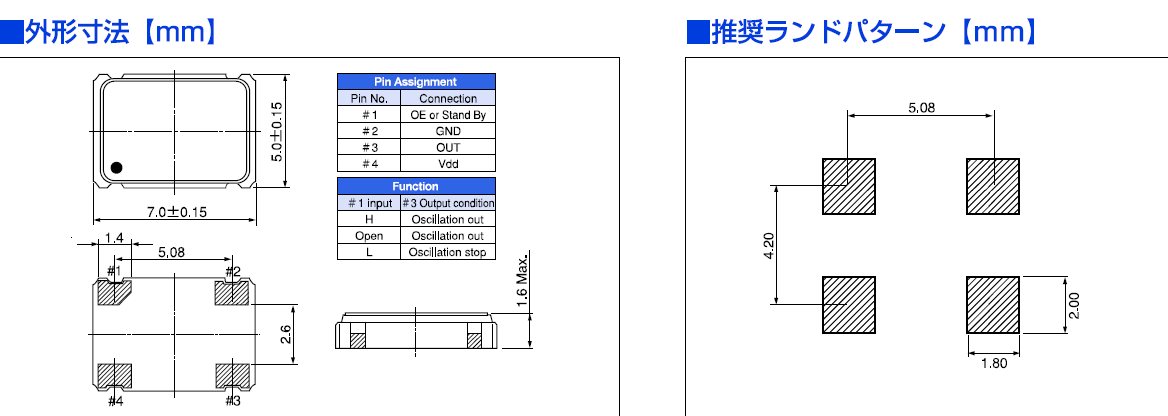

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。西铁城晶振,贴片晶振,CSX-750FC晶振,CSX-750FCC4000000T晶振
我们设定4脚金属面谐振器环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.
西铁城MHZ系列振荡器公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。
严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。
西铁城时钟振荡器公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。西铁城晶振,贴片晶振,CSX-750FC晶振,CSX-750FCC4000000T晶振
西铁城有源MHZ系列晶振规格表：
Series型号
Part Status
Type 类型
Frequency 频率
Function
Output 输出
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-40°C ~ 85°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-40°C ~ 85°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CSX-750P
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
45mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
