西铁城晶振,贴片晶振,CSX-750FN晶振,CMOS输出SMD表贴型晶振
频率：1.8432-39.999MHZ

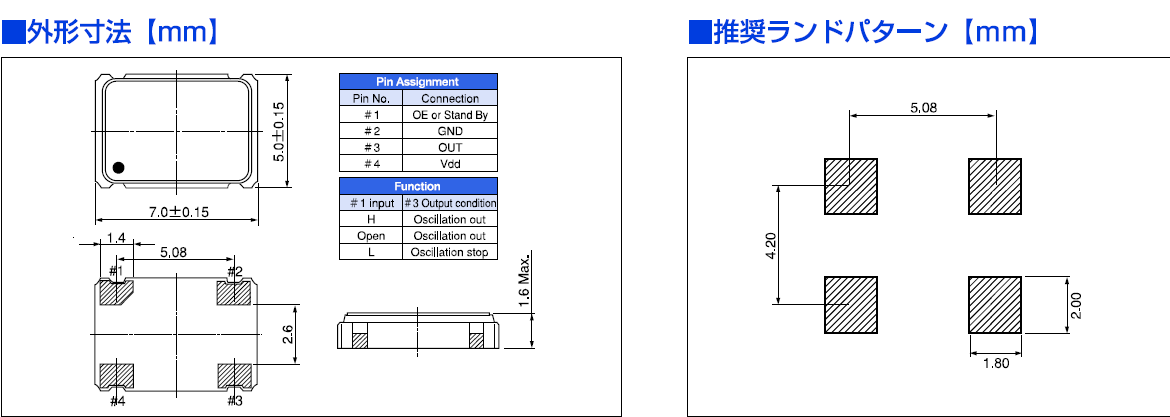

尺寸：7.0*5.0*1.6mm
相关产品说明下载PDF资料
日本株式会社西铁城石英晶振品牌【CITIZEN】，该品牌创立时间在1918年，早期主要研发与生产时计产品，在1959年西铁城成功研发出防水，防振的手表，从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部，从此研发音叉型压电石英水晶振动子。西铁城晶振,贴片晶振,CSX-750FN晶振,CMOS输出SMD表贴型晶振
西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场 。
西铁城晶振,贴片晶振,CSX-750FN晶振,CMOS输出SMD表贴型晶振,小体积有源石英晶体振荡器，在生产时需要在完全净化车间，在密封的机器设备中测良，封装等技术1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。
石英晶振产品电极的设计：石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着贴片晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。西铁城晶振,贴片晶振,CSX-750FN晶振,CMOS输出SMD表贴型晶振
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
1.8432-39.999MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
2.8V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
-20℃ to +70℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
-40℃ to +85℃ |
|
||
|
频率稳定度 |
f_tol |
B: ±50 × 10-6 |
|
|
C: ±100 × 10-6 |
|
||
|
E: ±50 × 10-6 |
-40℃ to +85℃ |
||
|
功耗 |
ICC |
3.2 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
10μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.9V Min. |
|
|
VOL |
0.1 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
0.8% VCC Max. |
ST 终端 |
|
VIL |
0.2 % VCC Max. |
|
|
|
上升/下降时间 |
tr / tf |
8 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
4 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Description 参数 | Series型号 | Part Status | Type 类型 | Frequency 频率 | Function | Output 输出 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBF4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -40°C ~ 85°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCF4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -40°C ~ 85°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
晶振使用注意事项，西铁城晶振,贴片晶振,CSX-750FN晶振,CMOS输出SMD表贴型晶振
使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。
晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安 装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
所有产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）西铁城晶振,贴片晶振,CSX-750FN晶振,CMOS输出SMD表贴型晶振
西铁城进口石英晶体振荡器公司环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。
1.努力保护全球环境的环保意识进行环保生产和提供北斗导航系统晶振产品以及服务给消费者。
2.遵守环境法律、法规、条例、规则、协议、和其他需求,努力降低环境影响,防止污染。
3.减少能源消耗,开展资源节约、资源回收和适当的化学管理工厂和办公室,导致全球变暖的预防和循环型社会的建立。
4.与供应商和其他业务伙伴合作,减少温室气体的排放,有效利用资源,加强压电SMD金属振荡器产品化学物质管理。
5.参与社区环境保护和生物多样性保护项目和主动披露信息有关环保措施与社区加强沟通与和谐。
6.分发文件和采取其他措施,以确保所有员工和其他处理组熟悉的环境政策。西铁城晶振,贴片晶振,CSX-750FN晶振,CMOS输出SMD表贴型晶振
西铁城有源MHZ系列晶振规格表：
Series型号
Part Status
Type 类型
Frequency 频率
Function
Output 输出
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-40°C ~ 85°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-40°C ~ 85°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CSX-750P
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
45mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
