西铁城晶振,贴片晶振,CSX-750VJM晶振,7050压电6脚晶振
频率：2-40MHZ

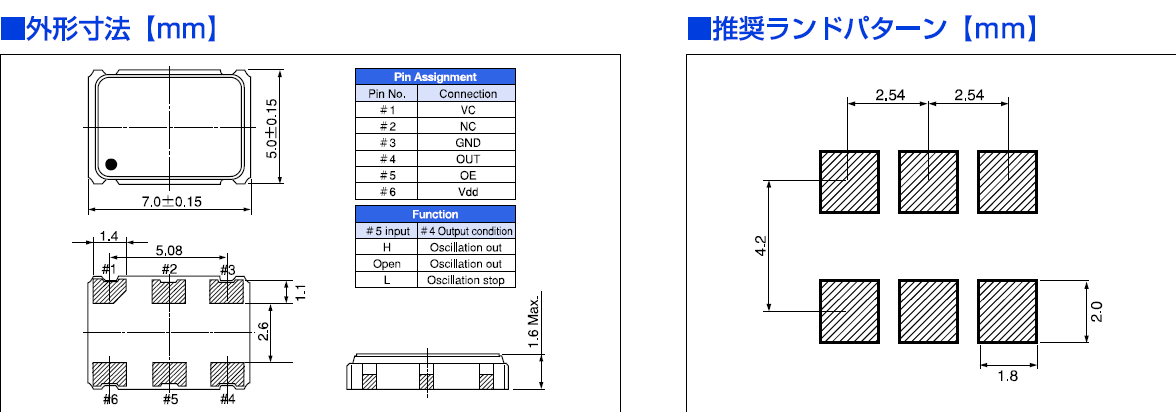

尺寸：7.0*5.0*1.6mm
为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的多,特别是耐温这块,都有一定的要求值,比如：7050mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
相关产品说明下载PDF资料
1993年的树脂邦德生产，1995年北御牧事业所设立，2000年強电微液晶显示器的生产开始，2001年中国·梧州市领冠电子（梧州）有限公司设立，主要生产销售晶振,石英晶振,有源晶振, 32.768K,时钟晶体,压电石英晶体，温补晶振,石英晶体振荡器。2003年在中国?苏州市喜美歌电子材料（苏州）有限公司设立（后的西铁城光电器件（苏州）有限公司），2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立。西铁城晶振,贴片晶振,CSX-750VJM晶振,7050压电6脚晶振
2006年薄膜亚mount生产开始，2008年西铁城TCXO晶振ミヨタ株式会社西铁城精密科技股份有限公司合并。合并公司名西铁城精细技术ミヨタ株式会社，迎来2009年创立50周年，2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC ，2013年CITIZEN SEIMITSU（THAILAND）CO .,设立LTD ，2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并。合并公司西铁城精密设备有限公司，2016年CITIZEN FINEDEVICE PHILIPPINES设立CORP 。
西铁城晶振,贴片晶振,CSX-750VJM晶振,7050压电6脚晶振,压控晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,体积：0.007 cm3,重量：0.024g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊） 无铅产品.满足无铅焊接的回流温度曲线要求.
目前的VC-TCXO晶振采用了离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
2-40MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
5.0V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
-40℃ to +85℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
-20℃ to +70℃ |
|||
|
频率稳定度 |
f_tol |
B: ±50 × 10-6 |
-20℃ to +70℃ |
|
E: ±50 × 10-6 |
-40℃ to +85℃ |
||
|
功耗 |
ICC |
15mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
10mA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
||
|
输出负载条件 |
L_CMOS |
30 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
6 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
4 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Description 参数 | Series型号 | Part Status | Type 类型 | Frequency 频率 | Function | Output 输出 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -20°C ~ 70°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBC4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C ~ 70°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FBF4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -40°C ~ 85°C | 15mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
| CSX-750FCF4000000T | Citizen Finedevice Co Ltd | OSC XO 4.000MHZ CMOS TTL SMD | CSX-750F | Active | XO (Standard) | 4MHz | Enable/Disable | CMOS, TTL | ±100ppm | -40°C ~ 85°C | 25mA | Surface Mount | 4-SMD, No Lead | 0.276" L x 0.197" W (7.00mm x 5.00mm) | 0.063" (1.60mm) |
卤化合物，西铁城晶振,贴片晶振,CSX-750VJM晶振,7050压电6脚晶振
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
在设计时
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。西铁城晶振,贴片晶振,CSX-750VJM晶振,7050压电6脚晶振
我们设定7050体积SMD谐振器环境目标和目标按照这一政策,工作稳步朝着这些目标和目标,评估和审查,并持续改进.
西铁城高品质差分晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。
严格遵守国家职业安全健康法律、法规，培养员工的安全意识和能力，持续改进职业安全健康管理绩效，预先采取安全措施，消除或降低危险，优先选用安全系数高的材料、设备及工艺，提高事故预防水平，创造良好的工作环境，保障员工的身心健康。
西铁城卫星导航晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。西铁城晶振,贴片晶振,CSX-750VJM晶振,7050压电6脚晶振
西铁城有源MHZ系列晶振规格表：
Series型号
Part Status
Type 类型
Frequency 频率
Function
Output 输出
Frequency Stability频率稳定度
Operating Temperature 工作温度
Current - Supply (Max)
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-20°C ~ 70°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-40°C ~ 85°C
15mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CSX-750F
Active
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-40°C ~ 85°C
25mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS, TTL
±100ppm
-10°C ~ 70°C
23mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CSX-750P
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
45mA
Surface Mount
4-SMD, No Lead
0.276" L x 0.197" W (7.00mm x 5.00mm)
0.063" (1.60mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
CMX-309
Obsolete
XO (Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C ~ 70°C
9mA
Surface Mount
4-SOJ, 5.08mm pitch
0.547" L x 0.341" W (13.90mm x 8.65mm)
0.185" (4.70mm)
