京瓷晶振应用领域:电信产品,手机和网络设备,半导体元件
prevnext

京瓷晶振,CT2016DB晶振,KYOCERA晶体,小体积贴片晶振

频率:19.200 ~ 60.000MHZ

尺寸:2.0*1.6*0.9mm

京瓷晶振,CT2016DB晶振,KYOCERA晶体,小体积贴片晶振

工作温度:-30℃~+85℃   保存温度:-40℃~+105℃   负载电容:7pF

●内置热敏电阻小型晶体振荡器
- 高度尺寸0.65毫米(最大)也可以处理
●通信设备标准频率组合
●自动安装和回流兼容
●陶瓷封装可靠性高

■应用
●移动通信,GPS


咨询热线:0755-27872782

JC-1

京瓷晶振简介(京瓷晶振的发展历史)

1959年于41日在京都市中京区西之京原町101番地建立公司总部并设立工厂(注册资金300万日元、员工28)。作为一家精密陶瓷的专业生产商“京都陶瓷株式会社”开始创业.

19711月与Feldmühle公司在德国成立了合资公司(现Kyocera Fineceramics GmbH

197210月在日本设立鹿儿岛国分工厂,生产销售石英晶振,有源晶振,压控振荡器等元器件。

19757月美国Kyocera International, Inc. 总公司及工厂搬迁至美国圣迭戈

197912月在日本设立鹿儿岛电子株式会社

19808月在日本设立滋贺八日市工厂

1982101日与Cybernet工业(株)等4家相关公司合并,新公司更名为“京瓷株式会社”

19901AVX集团加盟京瓷集团

19903月在美国成立Kyocera Industrial Ceramics Corp.

199512月在中国成立上海京瓷电子有限公司,主要生产销售晶振,石英晶振, 高精密的晶体谐振器、普通晶体振荡器(SPXO)、压控振荡器,贴片晶振等器件。

20001月三田工业株式会社更名为京瓷美达株式会社(现京瓷办公信息系统株式会社)

20024月打印机事业部并入京瓷美达株式会社(现京瓷办公信息系统株式会社)

20038月金石株式会社成为全资子公司在日本成立京瓷SLC技术株式会社

20058月收购日本IBM株式会社野洲事业所(滋贺县野洲市)的土地、建筑物及其他资产

20103月在日本的滋贺野洲事业所(现为滋贺野洲工厂)内的太阳能电池工厂竣工

20122Optrex株式会社(现京瓷显示器株式会社)加盟京瓷集团

20159月日本英达株式会社加盟京瓷集团

20167月将北美4家关联公司合并到Kyocera International,Inc.

20174月京瓷医疗株式会社,京瓷晶体元件株式会社,京瓷连接器株式会社合并到京瓷株式会社

TH-1 890

京瓷晶振,CT2016DB晶振,KYOCERA晶体,小体积贴片晶振,频率范围19.200~60.000MHZ,工作温度:-30℃~+85℃ ,保存温度:-40℃~+105℃ ,较常规负载电容:7pF(可指定).内置热敏电阻小型晶体振荡器主要特点有

1. 高度尺寸0.65毫米(最大)也可以处理

2.通信设备标准频率组合

3.自动安装和回流兼容
4.陶瓷封装可靠性高


TH-2 890

京瓷晶振

单位

CT2016DB晶振

石英晶振基本条件

标准频率

f_nom

19.200~60.000MHZ

标准频率

储存温度

T_stg

-40°C  +105°C

裸存

工作温度

T_use

-30°C  +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW  100μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

TH-3 890

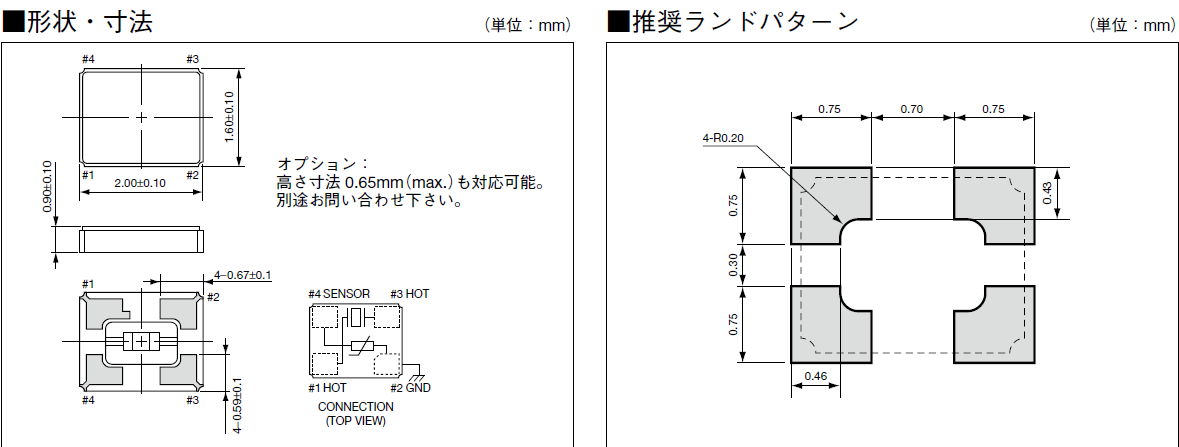

CT2016DB 2.0_1.6

TH-4 890

在振荡电路设计的注意事项
当振荡电路的设计,以便它可以采取的无源晶体的特性充分利用,则需要在最佳条件的电路常数。
使得振荡电路的晶体振荡器的匹配被优化,在公民经验数的基础上,我进行用于电路服务调查以下的特征。该电路的研究,我们已经打算放弃使用它更安心晶体振荡器给客户。京瓷晶振,CT2016DB晶振,KYOCERA晶体,小体积贴片晶振
1. MOS型集成电路晶体振荡器电路

zysx_1

2.负载电容(CL)
负载电容(CL),共振频率将确定由于负载电容晶体振荡器与谁看了振荡电路侧由晶体振荡器中的振荡电路中的有效的外部电容。京瓷晶振,CT2016DB晶振,KYOCERA晶体,小体积贴片晶振
因此,该频移时会发生的石英晶体谐振器的负载能力不电路所使用的容量相匹配。

zysx_2

负性也被称为振荡余量,所以这是好还是坏的振荡起动电路侧的措施之一。当您使用负电阻的电路不足,可能会出事,即使电源不出现生成的进口晶振的振荡。
