Statek晶振,SMD晶振,CX9晶振

频率：32 kHz~250 kHz

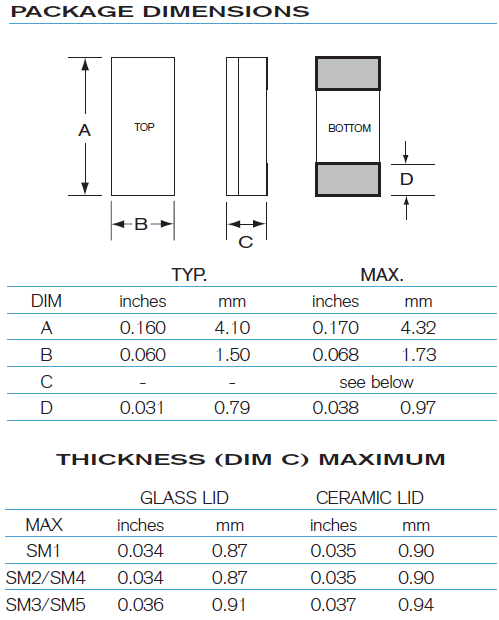

尺寸：4.1×1.5mm

贴片晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Statek-1

Statek晶振公司是设计和制造高可靠频率控制产品的领导者,研发生产低相位低抖动石英晶体振荡器.以前要实现卓越的高系统性能需要消耗大量的石英晶体振荡器,这对于很多应用领域而言是笔不小的开销,因为空间上和电力方面都比较耗资源.为了实现客户低消耗高收益的作业,Statek晶振公司提供了高精度,低噪音,低相位,低功耗,低抖动石英晶振,石英晶体振荡器.4.1*1.5mm贴片晶振,石英晶体谐振器,CX9晶振

TH-1 890

Statek晶振,SMD晶振,CX9晶振，STATEK晶振将水晶放置玻璃封装以及陶瓷盖封装内,人造水晶相较于其他使用机械生产的水晶要小的多.所生产水晶元件具有领先优势,具有以下特点：高稳定性,频率精准,保存温度范围广,抗老化性能强等特点.

STATEK所生产水晶元件具有领先优势,具有以下特点：高稳定性,频率精准,保存温度范围广,抗老化性能强等特点.Statek石英晶振,晶体振荡器具有小型化,低功耗,优秀的耐冲击性,抗氧化性佳等特点.广泛使用于全球GPS定位系统,WLAN网络产品,网络控制器,无线基站,程控交换设备,精密仪器,GPS卫星,汽车应用,计算机,全球GPS定位系统,无线通讯,数码产品等等.

TH-2 890

Statek晶振规格	单位	CX9晶振频率范围	石英晶振基本条件
标准频率	f_nom	32KHZ~250KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

CX9 10157 4.1_1.5

TH-4 890

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力，会导致石英晶体谐振器特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致无源晶体振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容。4.1*1.5mm贴片晶振,石英晶体谐振器,CX9晶振

TH-5 890

STATEK晶振公司坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法.

STATEK晶振公司的目标是保证石英晶振,贴片晶振,石英晶体振荡器,有源晶振产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.

要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到压电石英晶体、有源晶体,石英晶振,贴片晶振生产建设全过程.

STATEK晶振公司在“制造、使用、有效利用、再利用”这样一个石英水晶振荡子,压电石英晶体、有源晶体、SMD晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.4.1*1.5mm贴片晶振,石英晶体谐振器,CX9晶振
