Statek晶振,2520晶振,CXOQ晶振

频率:400KHZ~100MHZ

尺寸:2.5×2.0mm

贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一。

咨询热线:0755-27872782

Statek-1

STATEK晶振公司在1970年开创了石英晶体,时钟振荡器的微小型技术,给频率控制行业带来了革命性的变化。公司拥有先进的压电石英晶体、有源晶体工艺,精湛的技术以及掌握了各种操作模式中所有机械几何形状的石英谐振器的专业知识.以及先进的生产设备和测试仪器,采用IS09002质量管理体系进行生产、技术管理,能及时为晶振用户提供更好的服务.

TH-1 890

Statek晶振,2520晶振,CXOQ晶振,有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内。晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.2V~5V,以应对不同IC产品需要。压电石英晶体,贴片石英晶振,CXOQ晶振

TH-2 890

项目

符号

CXOQ晶振规格说明

条件

输出频率范围

f0

400KHZ~100MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.2 V to 5.0 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55 to +125

裸存

工作温度

T_use

G: -40 to +85

请联系我们查看更多资料http://www.smdcrystal.com/

H: -40 to +105

J: -40 to +125

频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

TH-3 890

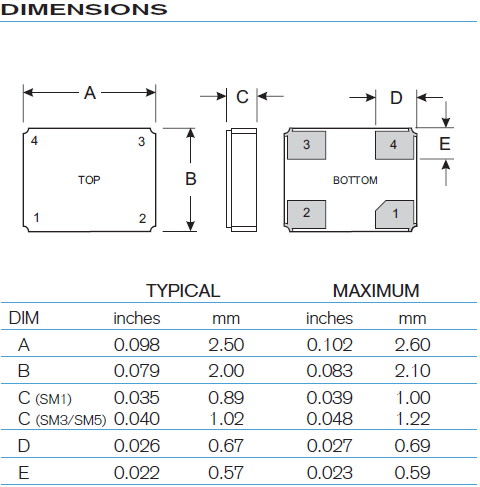

CXOQ 10190 2520

TH-4 890

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。

(2)使用时钟晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。

(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

使用环境(温度和湿度)

请在规定的温度范围内使用SMD晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。压电石英晶体,贴片石英晶振,CXOQ晶振

TH-5 890

STATEK晶振公司环保理念:

1.要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到压电石英晶体、有源晶体,石英晶振,贴片晶振生产建设全过程。

2.带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路。

3.STATEK晶振公司的目标是保证石英晶振,贴片晶振,晶体振荡器,产品继续满足客户要求的同时对环境的影响降到最小,在生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进。

4.STATEK晶振公司坚持运用,不断完善,持续改进,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法。

5.STATEK晶振运用ISO14001环境管理系统进行环境管理,尽最大可能减小晶体振荡器,有源晶振,压电石英晶体,石英水晶振荡子业务活动对环境造成的负担,并通过业务发展推进环境改善.

6.STATEK晶振承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.压电石英晶体,贴片石英晶振,CXOQ晶振

TH-6 890
