滤波器,陶瓷滤波器,L10.7MA滤波器,插件滤波器

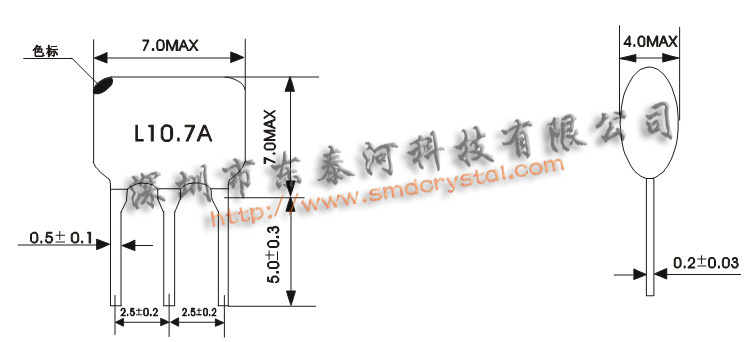

频率：10.7MHZ

尺寸：7.0*4.0*7.0mm

滤波器,陶瓷滤波器,L10.7MA滤波器,插件滤波器

■特点：插件滤波器广泛用于移动通信机中的IF滤波和FM声音多路接收机。目前以日本村田晶振公司的系列产品代表了全球最高水平，其通带带宽从20 kHz到400 kHz不等。但市场需求量较大的是带宽为280 kHz（F型）、230 kHz（G型）、180 kHz（H型）、150 kHz（J型）、110 kHz（K型）的五类产品

■应用：广泛用于TV设备,调频广播接收机,移动通信机,

咨询热线：0755-27872782

相关产品说明下载PDF资料

压电陶瓷滤波器广泛用于TV设备中,尤其在电视机集成技术应用里,普遍采用陶瓷滤波器作为伴音中频部分的滤波器件。但随着电子整机向轻、小、薄方向发展,高效率的表面贴装技术(SMT)得到大量的应用,对片式电子元器件(SMD)的需求也越来越大。

滤波器,陶瓷滤波器,L10.7MA滤波器,插件滤波器.用于调频广播接收机中频滤波,它一方面要求有优良Bj选择性,同时也要求有良好的线性相位特性(群延时特性).Lc滤波器可以做到具有优良的线性相位特性,但它是以牺牲选择性为代价的,且体积大,稳定性较差,调试也比较麻烦.压电陶瓷滤波器虽然具有优良的选择性,不需要调试,体积小等优点,但相位特性较差.近年来,人们研制了许多性能优良的陶瓷滤波器,改进了群延时特性.

TH-1 890

滤波器,陶瓷滤波器,L10.7MA滤波器,插件滤波器广泛用于移动通信机中的IF滤波和FM声音多路接收机。目前以日本村田晶振公司的系列产品代表了全球最高水平，其通带带宽从20 kHz到400 kHz不等。但市场需求量较大的是带宽为280 kHz（F型）、230 kHz（G型）、180 kHz（H型）、150 kHz（J型）、110 kHz（K型）的五类产品。随着整机用户对信号选择性要求的提高，窄带型（J型和K型）的10.7 MHz压电陶瓷滤波器需求量逐渐增大。10.7 MHz压电陶瓷滤波器的带宽设计小以后，其插入损耗(插损)IL（insertion loss）将会变大，使整机的功耗增大。所以整机用户希望，产品电性能参数的实际水平，特别是IL要达到甚至超过日本村田同类产品水平，才有可能实现对村田陶瓷晶振产品的替代.

TH-2 890

一		L10.7MA滤波器规格参数						规格
1-1		3分贝带宽（KHz）						280±50
1-2		20分贝带宽（KHz）						650 MAX
1-3		插入损耗（dB）						6 MAX
1-4		寄生衰耗（dB）						30 MIN
1-5		绝缘电阻（MΩ）						100 MIN
二、色标
2-1		分档	D			B	A		C		E
	2-2	中心频率		10.64 ±0.03		10.67 ±0.03	10.70 ±0.03		10.73 ±0.03		10.76 ±0.03
	2-3	色标		黑		蓝	红		黄		白
	三、机械及耐侯性能
	No.	项目			条件					判定
	3-1	引出端强度			端子轴向加1kg，保持5sec。端子荷重0.5kg,主体弯曲90⁰，往复一次。					无可见损伤。
	3-2	耐焊接热			浸入260±5℃焊槽中，离根部2.0mm，持续时间5±0.5 sec，取出恢复24±2hrs。					无可见损伤，符合表1要求。
	3-3	温度快速变化			-10~+70℃，5次循环，持续时间30min。恢复24±2 hrs。					无可见损伤，符合表1要求。
		振动			振动频率：10~55Hz，振幅1.5mm，X、Y、Z三方向各1 hrs。
		碰撞			次数1000次，加速度390m/s²，脉冲时间6ms。
	3-4	高温			+70℃，持续时间16 hrs。					无击穿和飞弧符合表1要求
		交变湿热			试验Db，第一个循环。
		低温			-10℃，持续时间2 hrs。
		低气压			气压8.5kPa，持续时间2 hrs。
		交变湿热			试验Db其余的循环，恢复24±2 hrs。
	3-5	恒温湿热			温度40±2℃，湿度90%∽95%，保持500 hrs，恢复24±2 hrs。					符合表1要求
	3-6	耐久性			+70℃，持续时间1000 hrs，恢复24±2 hrs。					符合表1要求
	3-7	中心频率			-10℃∽+70℃温度范围内。					±0.5%以内。

TH-4 890

在振荡电路设计的注意事项
滤波器,陶瓷滤波器,L10.7MA滤波器,插件滤波器.当振荡电路的设计，以便它可以采取的石英晶体振荡器的特性充分利用，则需要在最佳条件的电路常数。
使得振荡电路的晶体振荡器的匹配被优化，在公民经验数的基础上，我进行用于电路服务调查以下的特征。该电路的研究，我们已经打算放弃使用它更安心晶体振荡器给客户。
1. MOS型集成电路晶体振荡器电路
