KDS晶振,贴片晶振,DSA211SDM晶振,KDS压控温补晶振
频率:12.288-52MHz

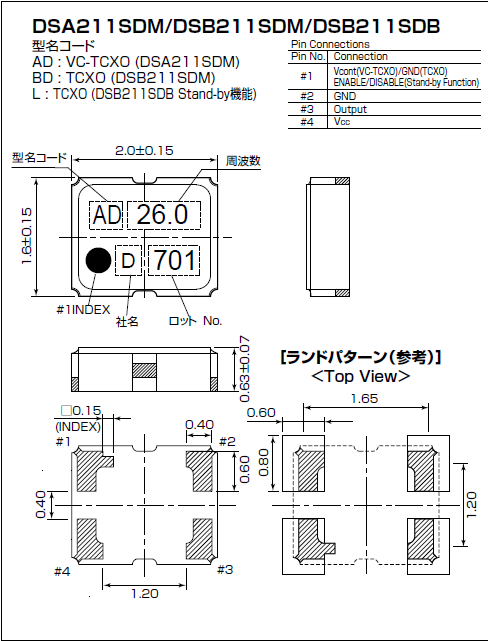

尺寸:2.0*1.6*0.63mm
高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态
KDS晶振,贴片晶振,DSA535SC晶振,无线网络基站用有源晶振,日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等。
大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。作为全球石英晶振制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好。
高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态
小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良。,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
KDS晶振规格 |
单位 |
DSA211SDM晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12.288-52MHz |
标准频率 |
储存温度 |
T_stg |
−40-+125℃ |
裸存 |
工作温度 |
T_use |
−30-+85℃ |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20×10−6(at 25℃) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±100×10−6/−40~+125℃ (Ref. to 25℃ ) |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF, 10pF, 12pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶振使用注意事项
使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用。
晶体产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。
所有产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
KDS晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。
致力于环境保护,包括预防污染。在石英晶体谐振器产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。
KDS晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。
