KDS晶振,贴片晶振,DSA321SCM晶振,大真空VC-TCXO晶振

频率：9.6-52MHz

尺寸：3.2*2.5*0.9mm

石英振荡器,OSC应用：无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VC-TCXO应用：智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等晶体滤波器应用无线收发器,智能手机,无线网络发射,GPS全球定位等等.

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,贴片晶振,DSA321SCM晶振,大真空VC-TCXO晶振,1985年打开德岛第二厂开始生产陶瓷产品，有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市。

1987名古屋办事处开业。开始生产温补晶振（TCXO）和压控晶体振荡器（VCXO）。

1988建立大真空（新加坡）有限公司加强在东盟地区销售。

1989更改公司名称大真空第三十周年。建立了PT。KDS晶振印度尼西亚启动海外生产石英晶体谐振器。

1990-1991大阪证券交易所第一节上市。建立大真空晶振（德国）公司加强在欧洲的销售。

1993建立了天津公司开始海外生产音叉晶振，石英晶体谐振器，石英晶体振荡器,陶瓷晶振,32.768K晶振,时钟晶振,压电石英晶振。

1996获得ISO9001（国际标准化组织质量管理标准）。

1998（获得QS9000质量标准/汽车质量保证管理体系。）

2000获得ISO14001（环境管理体系由国际标准化组织），获得ISO / TS 16949（技术规范由国际标准化组织）。

2003加大天津加工厂面积，扩大石英晶振生产规模，加强石英晶振在中国的销售。成立上海锐致国际贸易有限公司，以和谐电子公司为我公司的综合子公司。加强石英晶振，压控晶体振荡器（VCXO）、温补晶振（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务。

2010建立大真空（泰国）有限公司。

2012扩大在加古川市中央实验室的地板尺寸。

2013东京证券交易所第一节上市。KDS晶振,贴片晶振,DSA321SCM晶振,大真空VC-TCXO晶振 TH-1 890

压控温补晶振系列，VC-TCXO产品内部晶片焊接模式采用了，高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,体积：0.007 cm3,重量：0.024g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的回流温度曲线要求.目前的VC-TCXO采用了离子刻蚀调频技术：比目前一般使用的真空蒸镀方式调频，主要在产品参数有以下提升：１.微调后调整频率能控制在±2ppm，一般只能保持在±５ppm；２.产品的激励功率相关性参数有大幅提升；３.产品的长期老化率可保证在±2ppm之内KDS晶振,贴片晶振,DSA321SCM晶振,大真空VC-TCXO晶振 TH-2 890

KDS晶振规格	单位	DSA321SCM晶振频率范围	石英晶振基本条件
标准频率	f_nom	9.6-52MHz	标准频率
储存温度	T_stg	−40-＋125℃	裸存
工作温度	T_use	−30-＋85℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

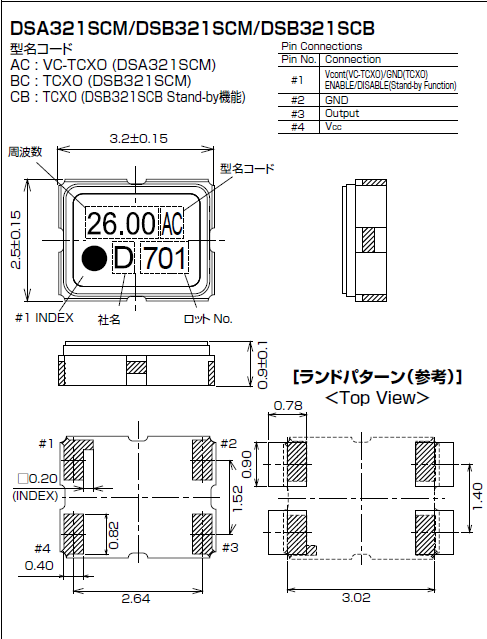

DSB321SCB SCM (TCXO)

TH-4 890

石英晶体振荡器和实时时钟模块，KDS晶振,贴片晶振,DSA321SCM晶振,大真空VC-TCXO晶振

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。KDS晶振,贴片晶振,DSA321SCM晶振,大真空VC-TCXO晶振 TH-5 890
