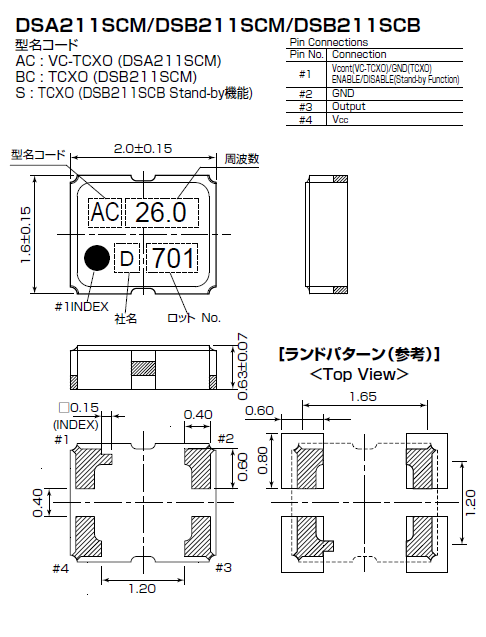

KDS晶振,温补晶振,DSB211SCB晶振
频率:12.288MHz~52.000MHz
尺寸:2.0*1.6*0.63mm
大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。所生产石英晶振,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家。主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等。SMD型2016有源晶体,世界级小型温补振荡器,DSB211SCB晶振
可靠的KDS晶振公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐。1989更改公司名称大真空第三十周年。建立了PT。KDS晶振印度尼西亚启动海外生产石英晶体谐振器。1990-1991大阪证券交易所第一节上市。建立大真空晶振(德国)公司加强在欧洲的销售。1993建立了天津公司开始海外生产音叉晶振,石英晶体谐振器,石英晶体振荡器,陶瓷晶振,32.768K晶振,时钟晶振,压电石英晶振。
KDS晶振,温补晶振,DSB211SCB晶振.产品本身具有温度补偿作用,高低温度稳定性:频率精度高+/-1.5PPM,电源电压:+1.8V~+3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
KDS石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。
