KDS晶振,石英晶振,DSB211SCM晶振

频率：12.288MHz~52.000MHz

尺寸：2.0*1.6*0.63mm

2016mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.

咨询热线：0755-27872782

相关产品说明下载PDF资料

我们将帮助实现一个富裕的社会，通过优化我们的能力，开发最好的石英晶振产品和服务，并提供给我们所有的客户在世界各地。以独立、自助、自足的努力作为基本的行动原则，我们将充分利用我们的优势，为社会整体和接近一切真诚和热情。可靠的KDS晶振公司，我们努力履行我们的企业社会责任，通过持续的利润，通过企业活动，遵守所有的法律法规，尊重他们的精神，注重与全球环境的和谐。
日本大真空株式会社KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控晶振,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.2003加大天津加工厂面积，扩大石英晶振生产规模，加强石英晶振在中国的销售。成立上海锐致国际贸易有限公司，以和谐电子公司为我公司的综合子公司。加强石英晶振，压控晶体振荡器（VCXO）、温补晶振（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等器件业务。

TH-1 890

KDS晶振,贴片振荡器,DSB211SCM晶振.CMOS输出,输出频率12.288MHz到52MHz之间,出色的低相位噪声和抖动,三态功能,应用：SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.产品本身具有温度电压控制功能,是世界上最薄的晶振封装,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品.
KDS石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。低频石英晶体振荡器,温度补偿性有源晶振,DSB211SCM晶振

TH-2 890

型号		DSB211SCM晶振 (TCXO)
输出频率范围		12.288~52MHz
标准频率		13/19.2/20/26/38.4/40/52MHz
电源电压范围		+1.7~+3.5V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6 max.（After 2 reflows）
	温度特性	±2.0×10-6,±2.5×10-6 max./-30~+85℃ ±2.5×10-6,±2.5×10-6 max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6 max.（VCC ±5%）
	负载变化特性	±0.2×10-6 max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6 max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

TH-3 890

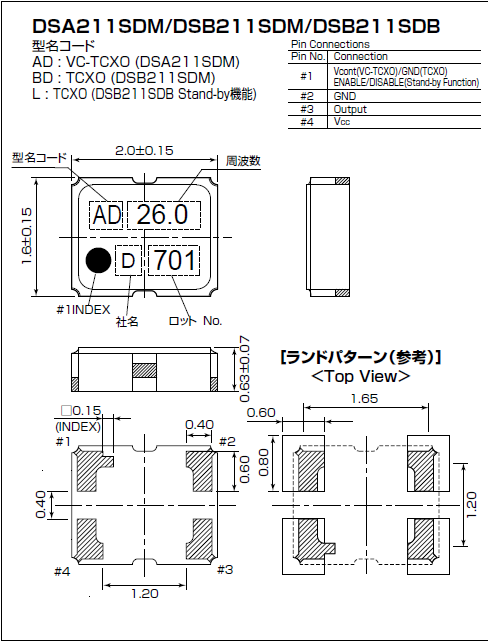

DSB211SDB SDM (TCXO)

＜晶体谐振器＞
如果过大的激励电力对石英晶体谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。低频石英晶体振荡器,温度补偿性有源晶振,DSB211SCM晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴片滤波器的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。KDS晶振,贴片振荡器,DSB211SCM晶振
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。

TH-5 890

KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。
KDS集团将有效率的使用自然资源和能源，以便从源头减少温度补偿晶体振荡器废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动，提高公众对普遍的环境、健康和安全问题的注意。低频石英晶体振荡器,温度补偿性有源晶振,DSB211SCM晶振
根据环境方针制定环境目标和目标，同时促进大真空2016温补振荡器生产活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
KDS晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。消除事故和MHZ晶体振荡器环境方面的偶发事件，减少废物的产生和排放，有效的使用能源和各种自然资源，对紧急事件做好充分准备，以便及时做出反应。KDS晶振,贴片振荡器,DSB211SCM晶振
