KDS晶振,贴片晶振,DSB211SLB晶振,小体积温度补偿振荡器

频率：12.288-40 MHz

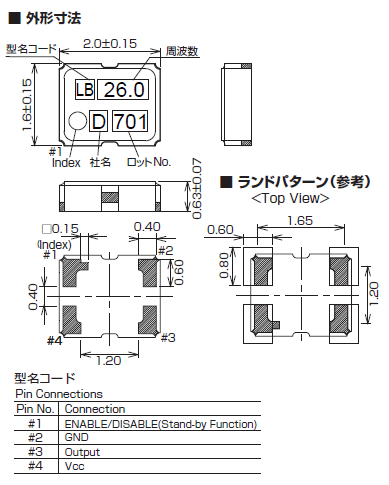

尺寸：2.0*1.6*0.63mm

低频晶振可从12.288MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,贴片晶振,DSB211SLB晶振,小体积温度补偿振荡器,日本株式会社大真空KDS晶振三种信赖行为守则：

可靠的人以独立、自助、自足的努力作为基本的行动原则，我们将充分利用我们的优势，为社会整体和接近一切真诚和热情。

可靠的晶振,石英晶振,有源晶振,压控振荡器,，我们将帮助实现一个富裕的社会，通过优化我们的能力，开发最好的产品和服务，并提供给我们所有的客户在世界各地。

可靠的KDS晶振公司，我们努力履行我们的企业社会责任，通过持续的利润，通过企业活动，遵守所有的法律法规，尊重他们的精神，注重与全球环境的和谐。

我们对KDS晶振公司的管理政策、管理原则和管理措施有正确的认识，并本着KDS晶振公司和全社会的利益，不关心个人的利益和成本。

我们将从观念到问题的解决，而不受制于陈规或惯例。

我们会不时与有关人士进行讨论，如有需要，以方便谈判的调整，并将建立良好的关系，试图解决任何问题的诚意。KDS晶振,贴片晶振,DSB211SLB晶振,小体积温度补偿振荡器 TH-1 890

超小型石英晶振的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作，从而导致产品在客户端不能正常使用，研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此晶片设计的计算机程序，该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

低频贴片晶振可从12.288MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.KDS晶振,贴片晶振,DSB211SLB晶振,小体积温度补偿振荡器 TH-2 890

KDS晶振规格	单位	DSB211SLB晶振频率范围	石英晶振基本条件
标准频率	f_nom	12.288-40 MHz	标准频率
储存温度	T_stg	−40-＋125℃	裸存
工作温度	T_use	−30-＋85℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
