KDS晶振,贴片晶振,DSB221SDT晶振,6脚石英晶振

频率：9.6-52 MHz

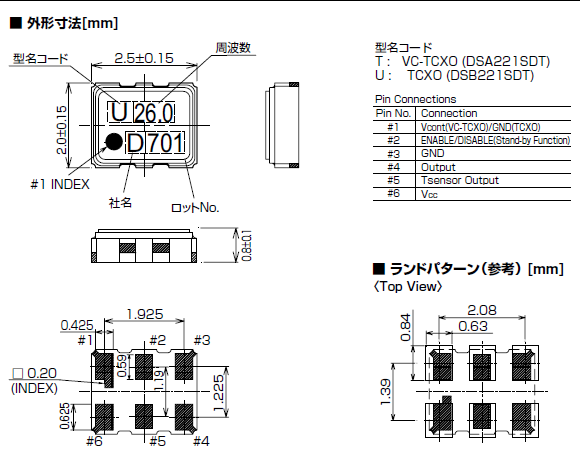

尺寸：2.5*2.0*0.8mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,贴片晶振,DSB221SDT晶振,6脚石英晶振,日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家，创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器，音叉型晶体谐振器，晶体应用产品，晶体振荡器，晶体滤波器，晶体光学产品，硅晶体时钟设备，MEMS振荡器等。

大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。作为全球石英晶振制造商，大真空KDS晶振努力帮助实现新一代电子社会，更方便人们更舒适，通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好。 TH-1 890

无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振，内部的石英晶片，研磨镀层等技术，均需要采用机器设备运行，那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢？首先，通过滚筒倒边，主要是为了去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.KDS晶振,贴片晶振,DSB221SDT晶振,6脚石英晶振 TH-2 890

KDS晶振规格	单位	DSB221SDT晶振频率范围	石英晶振基本条件
标准频率	f_nom	9.6-52MHz	标准频率
储存温度	T_stg	−40-＋125℃	裸存
工作温度	T_use	−30-＋85℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年
