KDS晶振,贴片晶振,DSB321SLB晶振,3225定位导航晶振

频率：9.6-40 MHz

尺寸：3.2*2.5*0.9mm

那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。

咨询热线：0755-27872782

相关产品说明下载PDF资料

KDS晶振,贴片晶振,DSB321SLB晶振,3225定位导航晶振,1970年在东京办事处开业。

1973年开设kurodasho厂（现在的西胁工厂）生产晶体管。

1974年开设川厂（现在的凉厂）是目前人造石英晶体，（SPXO晶振）普通晶体振荡器,(TCXO晶振)温补晶体振荡器,(OCXO晶振)恒温晶体振荡器等生产规模最大的。

1976年开设宫崎厂（目前九州大真空公司）为音叉型石英晶体谐振器生产，在加古川市完成新总部。

1977年成立和谐电子公司建立大真空（美国）有限公司开始向美国市场供应晶体谐振器。

1980年开设鸟取工厂（目前鸟取生产部）对石英晶体谐振器生产增加。同年开始生产石英晶体滤波器和时钟晶振。

1981年建立大真空（香港）公司开始提供音叉型石英晶体谐振器，石英晶体振荡器,有源晶振的香港和中国市场。

1983年大阪证券交易所二期上市。

1984年独立完成中心实验室，开设德岛工厂（目前德岛生产部）作为人造石英晶体的稳定的生产基地，部分设备和石英谐振器，开始大规模生产光学低通滤波器。

1985年打开德岛第二厂开始生产陶瓷产品，有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振,陶瓷雾化片打开配送中心在加古川市。KDS晶振,贴片晶振,DSB321SLB晶振,3225定位导航晶振 TH-1 890

那么贴片晶振产品的点击又是怎么回事呢？产品的电极对于晶体来讲，主要是，改变频率，往外引出电极，改变阻抗，去掉杂波，贴片晶体的晶片有镀金镀银等区别，各项镀层也会对产品的频率发生一定的改变，因此电极的设计会使晶振的精度产生更高的要求。

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.KDS晶振,贴片晶振,DSB321SLB晶振,3225定位导航晶振
TH-2 890

KDS晶振规格	单位	DSB321SLB晶振频率范围	石英晶振基本条件
标准频率	f_nom	9.6-40 MHz	标准频率
储存温度	T_stg	−40-＋125℃	裸存
工作温度	T_use	−30-＋85℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

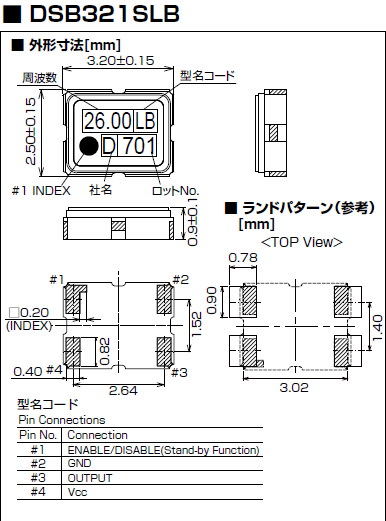

DSB321SLB (TCXO)

TH-4 890

贴片晶振自动安装时的冲击，KDS晶振,贴片晶振,DSB321SLB晶振,3225定位导航晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●音叉晶振安装示例

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。KDS晶振,贴片晶振,DSB321SLB晶振,3225定位导航晶振 TH-5 890
