KDS晶振,贴片晶振,DSO213AW晶振,小体积车载有源晶振
频率:3.25-60MHZ

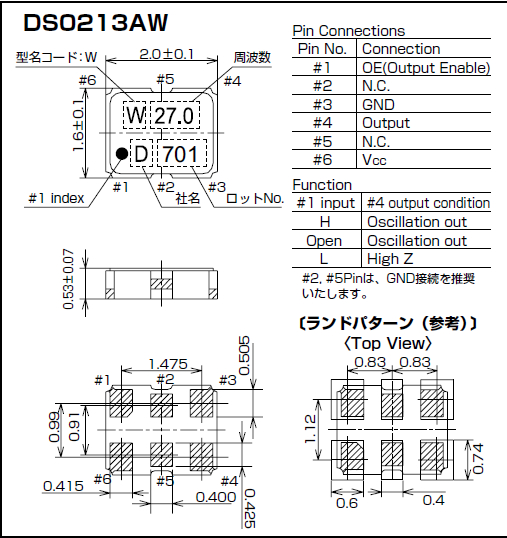

尺寸:2.0*1.6*0.53mm
2016mm体积的有源晶振(OSC晶振),是目前有源晶振中体积最小的一款,产品本身标准的石英晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能)
KDS晶振,贴片晶振,DSO213AW晶振,小体积车载有源晶振,1987名古屋办事处开业。开始生产温补晶振(TCXO)和压控晶体振荡器(VCXO)。
1988建立大真空(新加坡)有限公司加强在东盟地区销售。
1989更改公司名称大真空第三十周年。建立了PT。KDS晶振印度尼西亚启动海外生产石英晶体谐振器。
1990-1991大阪证券交易所第一节上市。建立大真空晶振(德国)公司加强在欧洲的销售。
1993建立了天津公司开始海外生产音叉晶振,石英晶体谐振器,石英晶体振荡器,陶瓷晶振,32.768K晶振,时钟晶振,压电石英晶振。
1996获得ISO9001(国际标准化组织质量管理标准)。
1998(获得QS9000质量标准/汽车质量保证管理体系。)
2000获得ISO14001(环境管理体系由国际标准化组织),获得ISO / TS 16949(技术规范由国际标准化组织)。
2003加大天津加工厂面积,扩大石英晶振生产规模,加强石英晶振在中国的销售。成立上海锐致国际贸易有限公司,以和谐电子公司为我公司的综合子公司。加强石英晶振,压控晶体振荡器(VCXO)、温补晶振(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等器件业务。
2010建立大真空(泰国)有限公司。
2012扩大在加古川市中央实验室的地板尺寸。
2013东京证券交易所第一节上市。KDS晶振,贴片晶振,DSO213AW晶振,小体积车载有源晶振
贴片有源石英晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一
小型有源SMD晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.KDS晶振,贴片晶振,DSO213AW晶振,小体积车载有源晶振
KDS晶振规格 |
单位 |
DSO213AW晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.25-60MHZ |
标准频率 |
储存温度 |
T_stg |
−40 -+85℃ |
裸存 |
工作温度 |
T_use |
-10°C ~ +70°C |
标准温度 |
激励功率 |
DL |
100μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20×10−6(at 25℃) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±100×10−6/−40~+125℃ (Ref. to 25℃ ) |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF, 10pF, 12pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
晶体振荡器和实时时钟模块,KDS晶振,贴片晶振,DSO213AW晶振,小体积车载有源晶振
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。KDS晶振,贴片晶振,DSO213AW晶振,小体积车载有源晶振
KDS晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
过去KDS晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。
KDS晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。
KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。KDS晶振,贴片晶振,DSO213AW晶振,小体积车载有源晶振
