KDS晶振主要应用于:手机,对讲机,GPS定位仪,车载导航等
prevnext

KDS晶振,贴片晶振,DSO221SH晶振,蓝牙模块晶振

频率:3.5-52MHZ

尺寸:2.5*2.0*0.815mm

随着科技数码产品的小型化发展,晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD小尺寸趋势,目前晶体内部的石英晶片已经达到了+-0.002mm以内了,由于很多晶振厂家在生产小尺寸时所产生的问题,晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作

咨询热线:0755-27872782

KDS-1

         KDS晶振,贴片晶振,DSO221SH晶振,蓝牙模块晶振,1987名古屋办事处开业。开始生产温补晶振(TCXO)和压控晶体振荡器(VCXO)。

    1988建立大真空(新加坡)有限公司加强在东盟地区销售。

    1989更改公司名称大真空第三十周年。建立了PTKDS晶振印度尼西亚启动海外生产石英晶体谐振器。

    1990-1991大阪证券交易所第一节上市。建立大真空晶振(德国)公司加强在欧洲的销售。

    1993建立了天津公司开始海外生产音叉晶振,石英晶体谐振器,石英晶体振荡器,陶瓷晶振,32.768KHZ晶振,时钟晶振,压电石英晶振。

    1996获得ISO9001(国际标准化组织质量管理标准)。

    1998(获得QS9000质量标准/汽车质量保证管理体系。)

    2000获得ISO14001(环境管理体系由国际标准化组织),获得ISO / TS 16949(技术规范由国际标准化组织)。

    2003加大天津加工厂面积,扩大石英晶振生产规模,加强石英晶振在中国的销售。成立上海锐致国际贸易有限公司,以和谐电子公司为我公司的综合子公司。加强石英晶振,压控晶体振荡器(VCXO)、温补晶振TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等器件业务。

    2010建立大真空(泰国)有限公司。

    2012扩大在加古川市中央实验室的地板尺寸。

    2013东京证券交易所第一节上市。KDS晶振,贴片晶振,DSO221SH晶振,蓝牙模块晶振TH-1 890

小随着科技数码产品的小型化发展,晶体元件的尺寸也从最初的插件庞大体积演变成目前的多种规格SMD晶振小尺寸趋势,目前晶体内部的石英晶片已经达到了+-0.002mm以内了,由于很多晶振厂家在生产小尺寸时所产生的问题,晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,在随着长时间的研究目前小尺寸的晶体已完全走入了成熟的阶段。那么为什么越来越多的晶体企业都着手向汽车电子市场进军呢,然而汽车电子的要求也比科技数码产品高的多,特别是耐温这块,都有一定的要求值,比如:3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.KDS晶振,贴片晶振,DSO221SH晶振,蓝牙模块晶振TH-2 890

KDS晶振规格

单位

DSO221SH晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.5-52MHZ

标准频率

储存温度

T_stg

−40 -+85℃

裸存

工作温度

T_use

-10°C +75°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

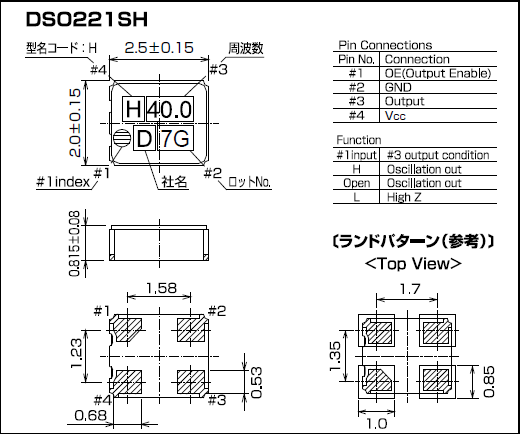

DSO221SH 2520

TH-4 890

          晶体振荡器和实时时钟模块,KDS晶振,贴片晶振,DSO221SH晶振,蓝牙模块晶振

          所有晶体振荡器和实时时钟模块都以IC形式提供。

          噪音

          在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象

           电源线路

           电源的线路阻抗应尽可能低。

           输出负载

           建议将输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。

           未用输入终端的处理

          未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

          热影响

          重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

          安装方向

          振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

          通电

          不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。KDS晶振,贴片晶振,DSO221SH晶振,蓝牙模块晶振TH-5 890

       KDS晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。

   致力于环境保护,包括预防污染。在石英晶振晶体产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCAPlan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。

   KDS晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处。KDS晶振,贴片晶振,DSO221SH晶振,蓝牙模块晶振TH-6 890

KDS-2
