KDS晶振主要应用于:手机,对讲机,GPS定位仪,车载导航等
prevnext

KDS晶振,贴片晶振,DSO221SN晶振,无线石英晶振

频率:1.5625-100MHZ

尺寸:2.5*2.0*0.815mm

我公司具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理。

咨询热线:0755-27872782

KDS-1

         KDS晶振,贴片晶振,DSO221SN晶振,无线石英晶振,日本株式会社大真空KDS晶振三种信赖行为守则:

可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情。

    可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地。

    可靠的KDS晶振公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐。

    我们对KDS晶振公司的管理政策、管理原则和管理措施有正确的认识,并本着KDS晶振公司和全社会的利益,不关心个人的利益和成本。

    我们将从观念到问题的解决,而不受制于陈规或惯例。

    我们会不时与有关人士进行讨论,如有需要,以方便谈判的调整,并将建立良好的关系,试图解决任何问题的诚意。TH-1 890


贴片晶振3225mm尺寸,2520mm,2016mm等尺寸,在生产工艺上采用了高精密点胶技术:晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

晶体内部石英晶振均采用了全自动压电石英晶片清洗技术,采用高压喷淋清洗,兆声振动的原理,一个全自动、清洗过程由PLC控制,由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成。根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要。能最大限度除去晶片污染物,并防止人工污染。

3225mm晶体252mm,2016mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的贴片晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.KDS晶振,贴片晶振,DSO221SN晶振,无线石英晶振TH-2 890

KDS晶振规格

单位

DSO221SN晶振频率范围

石英晶振基本条件

标准频率

f_nom

1.5625-100MHZ

标准频率

储存温度

T_stg

−40 -+85℃

裸存

工作温度

T_use

-10°C +70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

TH-3 890

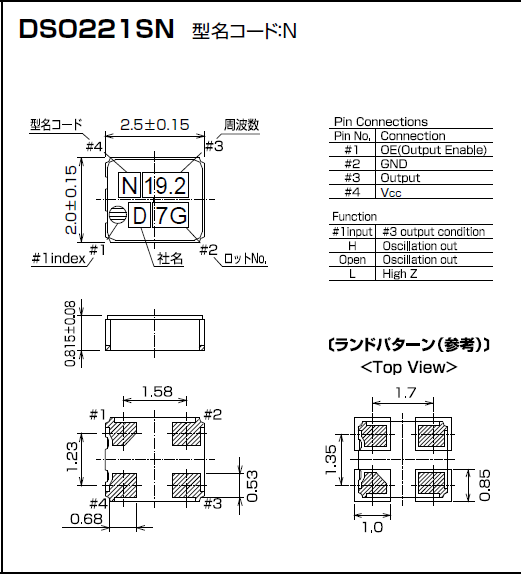

DSO221SN 2520

TH-4 890

          存储事项,KDS晶振,贴片晶振,DSO221SN晶振,无线石英晶振

         (1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

         正常温度和湿度:

         温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

         (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

         安装时注意事项

         耐焊性

         加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

         ?(1)柱面式产品和DIP产品

          型号 焊接条件

          [ 柱面式 ]

          C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s

          请勿加热封装材料超过+150°C

          [ 柱面式 ]

          CA-301

          [ DIP ]

          SG-51 / 531, SG-8002DB DC,

          RTC-72421 / 7301DG +260°C或低于@最大值 10 s

          请勿加热封装材料超过+150°C

          (2)SMD晶振产品回流焊接条件(实例)

          用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

          尽可能使温度变化曲线保持平滑。KDS晶振,贴片晶振,DSO221SN晶振,无线石英晶振TH-5 890

       KDS集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

   KDS晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。

   消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应。

   对我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。

   公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。KDS晶振,贴片晶振,DSO221SN晶振,无线石英晶振TH-6 890
