KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振

频率:19.2MHz

尺寸:2.0x1.6x0.72mm

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振日本进口晶振,KDS大真空VCXO晶振,型号DSV211AR小体积晶振尺寸:2.0x1.6mm,厚度0.72mm,四脚贴片晶振,VCXO压控晶体振荡器电源电压:+1.8 V,有源晶振,石英晶振,石英晶体振荡器,超小型SMD-VCXO小型但确保足够的可变量,频率线性变化的模拟型VCXO低消耗电流。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声等特点。DSV211AR石英晶振应用于:数字调谐器模块、媒体播放器、PND DVD、数字电视、STB相机模块,无线网络,蓝牙模块,物联网,通讯设备、数码电子等应用。
咨询热线:0755-27872782

TH-1 890

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振日本进口晶振,KDS大真空VCXO晶振,型号DSV211AR小体积晶振尺寸:2.0x1.6mm,厚度0.72mm,四脚贴片晶振,VCXO压控晶体振荡器电源电压:+1.8 V,有源晶振,石英晶振,石英晶体振荡器,超小型SMD-VCXO小型但确保足够的可变量,频率线性变化的模拟型VCXO低消耗电流。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声等特点。DSV211AR石英晶振应用于:数字调谐器模块、媒体播放器、PND DVD、数字电视、STB相机模块,无线网络,蓝牙模块,物联网,通讯设备、数码电子等应用。

TH-2 890

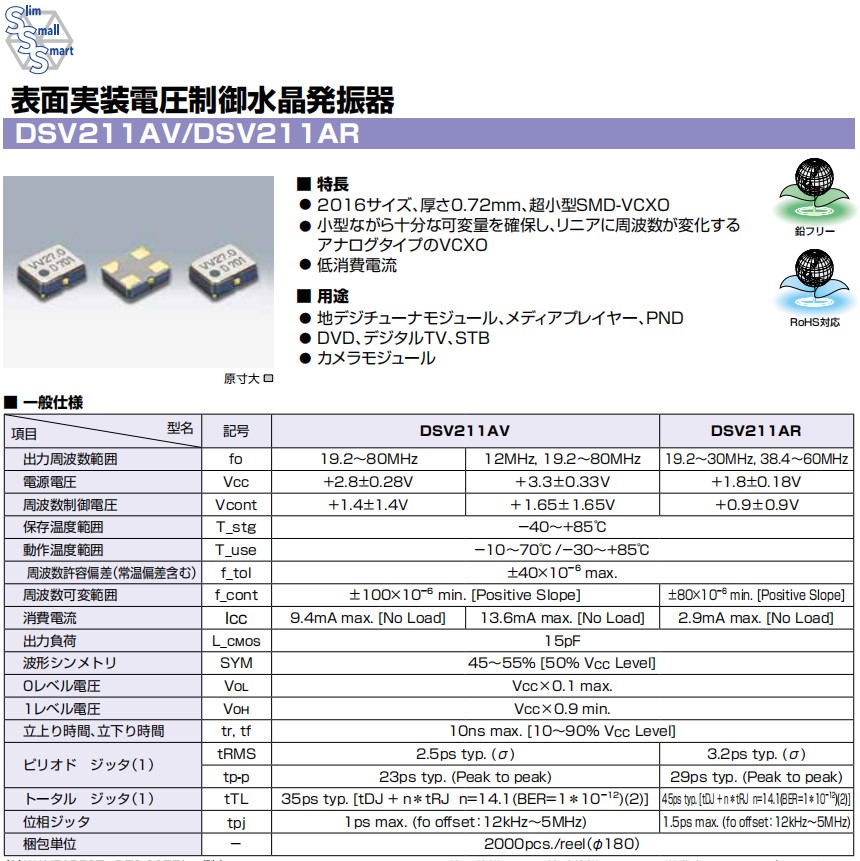

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振,参数表

項目          型名 記号 DSV211AV DSV211AR
出力周波数範囲 fo 19.2~80MHz 12MHz, 19.2~80MHz 19.2~30MHz, 38.4~60MHz
電源電圧 VCC +2.8±0.28V +3.3±0.33V +1.8±0.18V
周波数制御電圧 Vcont +1.4±1.4V +1.65±1.65V +0.9±0.9V
保存温度範囲 T_stg -40~+85℃
動作温度範囲 T_use -10~70℃ /-30~+85℃
周波数許容偏差(常温偏差含む) f_tol ±40×10-6 max.
周波数可変範囲 f_cont ±100×10-6 min. [Positive Slope] ±80×10-6 min. [Positive Slope]
消費電流 ICC 9.4mA max. [No Load] 13.6mA max. [No Load] 2.9mA max. [No Load]
出力負荷 L_CMOS 15pF
波形シンメトリ SYM 45~55% [50% VCC Level]
0レベル電圧 VOL VCC×0.1 max.
1レベル電圧 VOH VCC×0.9 min.
立上り時間、立下り時間 tr, tf 10ns max. [10~90% VCC Level]
ピリオド ジッタ(1) tRMS 2.5ps typ. (σ) 3.2ps typ. (σ)
tp-p 23ps typ. (Peak to peak) 29ps typ. (Peak to peak)
トータル ジッタ(1) tTL 35ps typ. [tDJ + n*tRJ n=14.1(BER=1*10-12)(2)] 45pstyp. [tDJ+ n*tRJ n=14.1(BER=1*10-12)(2)]
位相ジッタ tpj 1ps max. (fo offset:12kHz~5MHz) 1.5ps max. (fo offset:12kHz~5MHz)
梱包単位 - 2000pcs./reel(φ180)
TH-3 890

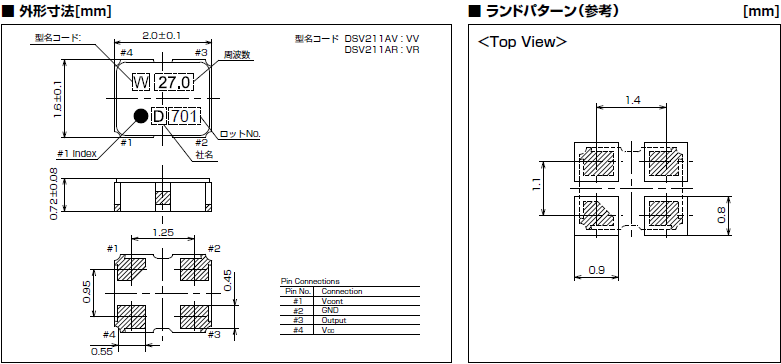

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振,尺寸图

DSV211AR 2016 VCXO


KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振

有源晶振需要电源,但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可,有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。


DSV211AR,DSV211AV.2016

品牌 石英晶体振荡器 型号 尺寸 频率
KDS晶振 1XXC26000HBA DSA211SCM 2016 26.000MHz
KDS晶振 1XXC52000JBA DSA211SDM 2016 52.000MHZ
KDS晶振 ZC12467 DSA211SDN 2016 16.320MHz
KDS晶振 1XXC26000MMA DSA211SDN 2016 26.000MHz
KDS晶振 1XXC19200MEA DSA211SDN 2016 19.200MHz
KDS晶振 7DF01920A09 DSA211SDN 2016 19.200MHz
KDS晶振 1XXD38400HCA DSB211SCM 2016 38.400MHz
KDS晶振 1XXD26000CAL DSB211SDA 2016 26.000MHz
KDS晶振 1XXD16367JAA DSB211SDM 2016 16.367667MHZ
KDS晶振 1XXD16368JBA DSB211SDM 2016 16.368MHz
KDS晶振 1XXD16369JDA DSB211SDM 2016 16.369MHz
KDS晶振 1XXD26000JMB DSB211SDM 2016 26.000MHz
KDS晶振 1XXD26000JHC DSB211SDM 2016 26.000MHz
KDS晶振 1XXD16367MAA DSB211SDN 2016 16.367M
KDS晶振 ZC12456   贴片晶振 DSB211SDN 2016 16.320MHz
KDS晶振 1XXD24000MBA DSB211SDN 2016 24.000MHz
KDS晶振 1XXD32000PBA DSB211SDN 2016 32.000M
KDS晶振 1XXD26000MAA DSB211SDN 2016 26.000MHz
KDS晶振 1XXD26000MBC DSB211SDN 2016 26.000MHz
KDS晶振 1XXB52000HAA DSB221SCM 2016 52.000MHZ
KDS晶振 ZC08759 DSO211AH 2016 25.000MHz
KDS晶振 1ZZNAE26000AB0L DSX211SH 2016 26.000MHZ
