低电压晶振DSV221SV,VCXO压控晶体振荡器,KDS导航6G晶振

频率:30.72MHz

尺寸:2.5x2.0mm

低电压晶振DSV221SV,VCXO压控晶体振荡器,KDS导航6G晶振日本进口晶振,KDS大真空晶振型号DSV221SV小体积晶振尺寸:2.5x2.0mm,厚度0.8mm,四脚贴片晶振,VCXO压控晶体振荡器压电控制晶振电源电压:+3.3 V,有源晶振,石英晶振,石英晶体振荡器,体积小,但具有足够的可变频率和线性频率变化的模拟VCXO,低电流消耗。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声等特点。应用于:DVD、数字电视、STB和核心传输,无线网络,蓝牙模块,物联网,通讯设备、医疗设备,安防设备,仪器仪表,数码电子等应用。
咨询热线:0755-27872782

TH-1 890

低电压晶振DSV221SV,VCXO压控晶体振荡器,KDS导航6G晶振日本进口晶振,KDS大真空晶振型号DSV221SV小体积晶振尺寸:2.5x2.0mm,厚度0.8mm,四脚贴片晶振,VCXO压控晶体振荡器压电控制晶振电源电压:+3.3 V,有源晶振,石英晶振,石英晶体振荡器,体积小,但具有足够的可变频率和线性频率变化的模拟VCXO,低电流消耗。具有超小型,轻薄型,低抖动,低功耗,低电源电压,低耗能,低相位噪声等特点。应用于:DVD、数字电视、STB和核心传输,无线网络,蓝牙模块,物联网,通讯设备、医疗设备,安防设备,仪器仪表,数码电子等应用。

TH-2 890

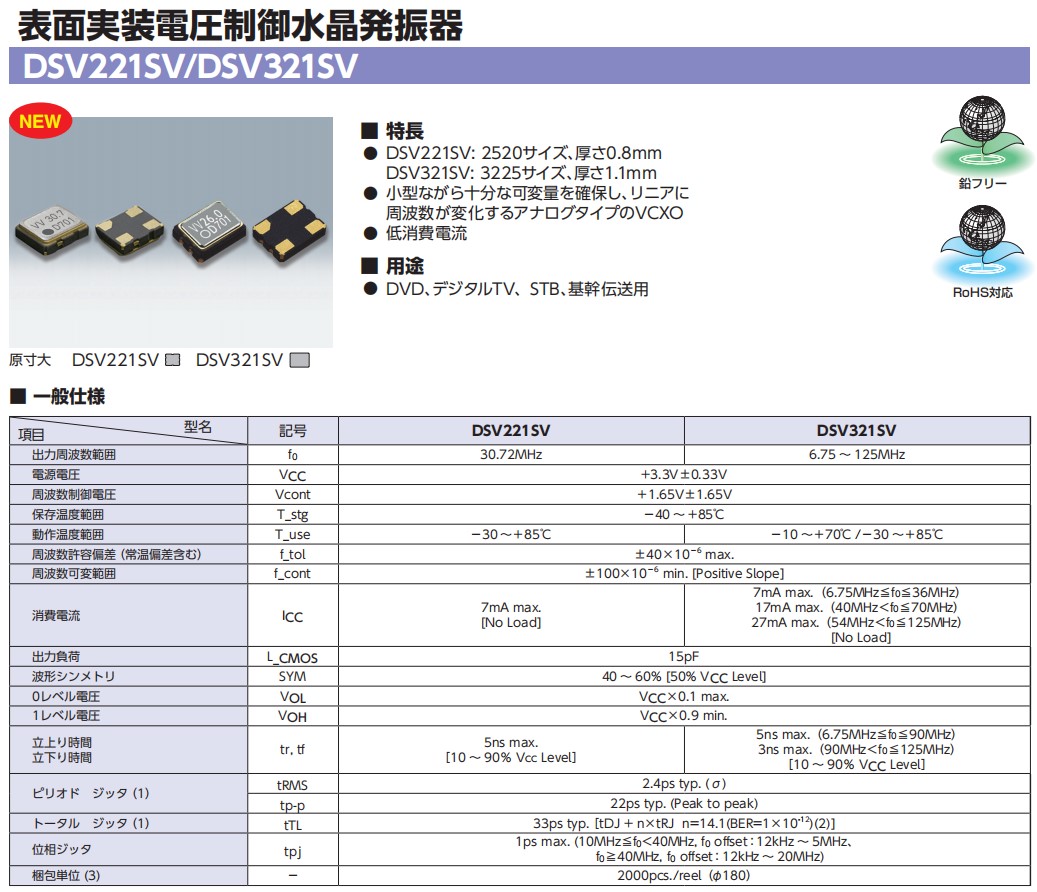

低电压晶振DSV221SV,VCXO压控晶体振荡器,KDS导航6G晶振,参数表

型名 記号 DSV221SV
出力周波数範囲 fo 30.72MHz
電源電圧 VCC +3.3V±0.33V
周波数制御電圧 Vcont +1.65V±1.65V
保存温度範囲 T_stg -40?+85℃
動作温度範囲 T_use -30?+85℃
周波数許容偏差(常温偏差含む) f_tol ±40×10-6 max.
周波数可変範囲 f_cont ±100×10-6 min. [Positive Slope]
消費電流 ICC 7mA max. [No Load]
出力負荷 L_CMOS 15pF
波形シンメトリ SYM 40?60% [50% VCC Level]
0レベル電圧 VOL VCC×0.1 max.
1レベル電圧 VOH VCC×0.9 min.
立上り時間 立下り時間 tr, tf 5ns max. [10?90% VCC Level]
ピリオド ジッタ(1) tRMS 2.4ps typ. (σ)
tp-p 22ps typ. (Peak to peak)
トータル ジッタ(1) tTL 33ps typ. [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]
位相ジッタ tpj 1ps max. (10MHz≦fo<40MHz, fo offset:12kHz?5MHz, fo≧40MHz, fo offset:12kHz?20MHz)
梱包単位(3) - 2000pcs./reel (φ180)
TH-3 890

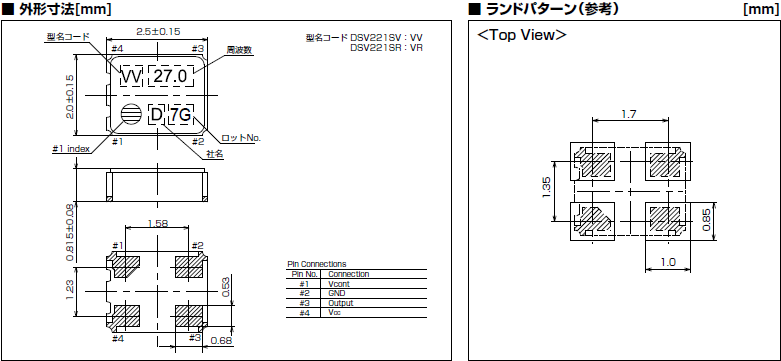

低电压晶振DSV221SV,VCXO压控晶体振荡器,KDS导航6G晶振,尺寸图

DSV221SV 2.8V 3.3V VCXO


低电压晶振DSV221SV,VCXO压控晶体振荡器,KDS导航6G晶振

什么是压控晶振?压控晶振(VCXO)是一种石英晶体振荡器,其振荡效率可以通过红外线加控制电压来改变或调制。它的振荡频率由晶体决定,频率可以通过控制电压在小范围内调节。VCXO多用于锁相技术和频率负反馈调制。通常,控制电压范围为0V至2V或0V至3V。VCXO的调谐范围为100ppm至200ppm。


DSV221SV,DSV321SV

品牌 原厂编码 贴片晶振 尺寸 频率
KDS晶振 1XXA26000FJB DSA221SCL 2520 26.000MHz
KDS晶振 1XXA26000FEB DSA221SCL 2520 26.000MHZ
KDS晶振 1XXA10000CAA DSA221SDA 2520 10.000MHz
KDS晶振 1XXA20000CAA DSA221SDN 2520 20.000MHz
KDS晶振 17DE02610A01B0000008 DSA221SDN 2520 26.1M
KDS晶振 1XXA27000EDA DSA221SDN 2520 27.000M
KDS晶振 1XXA26000MAA DSA221SDN 2520 26.000MHz
KDS晶振 1XXA10000MPA DSA221SDN 2520 10.000MHz
KDS晶振 1XXB16367CCA DSB221SDA 2520 16.367667MHZ
KDS晶振 1XXB16369CAA DSB221SDA 2520 16.369MHz
KDS晶振 1XXB40000CCA DSB221SDA 2520 40.000MHZ
KDS晶振 1XXB26000CTB DSB221SDA 2520 26.000MHz
KDS晶振 1XXB16368JFA DSB221SDM 2520 16.368MHz
KDS晶振 1XXB38400JEA DSB221SDM 2520 38.400MHz
KDS晶振 1XXB16367MAA DSB221SDN 2520 16.367M
KDS晶振 1XXB16369JFA DSB221SDN 2520 16.369MHz
KDS晶振 1XXB38400MCB DSB221SDN 2520 38.4M
KDS晶振 1XXB24000MEA DSB221SDN 2520 24.000MHz
KDS晶振 7EE05200A02 DSB221SDN 2520 52MHZ
KDS晶振 1XXB16368MAA DSB221SDN 2520 16.368MHz
KDS晶振 1XXB25600MAA DSB221SDN 2520 25.6M
KDS晶振 1XXB26000MAA DSB221SDN 2520 26.000MHz
KDS晶振 1XXB19200MDA DSB221SDN 2520 19.200MHz
KDS晶振 1XXD38400MFA DSB221SDN 2520 38.400MHz
KDS晶振 1XXB38400MAA DSB221SDN 2520 38.400MHZ
KDS晶振 1XXB12288EAA DSB221SJ 2520 12.288MHz
KDS晶振 1XSF026000AH6 DSO221SH 2520 26.000MHz
KDS晶振 1XSF022579EH1 DSO221SHF 2520 22.5792M
KDS晶振 1XSF027000EH6 DSO221SHF 2520 27.000M
KDS晶振 1XSF033333ARD DSO221SHF 2520 33.333M
KDS晶振 1XSF024000AR29 DSO221SHF 2520 24.000MHz
KDS晶振 1XSF012288EH1 DSO221SHF 2520 12.288MHz
KDS晶振 1XSF026000AR6 DSO221SR 2520 26.000MHz
KDS晶振 1XSF033333ARA DSO221SR 2520 33.3333MHZ
KDS晶振 1XSF006140AR DSO221SR 2520 6.140MHZ
KDS晶振 7FE02496A00H0000008 DSO221SX 2520 24.96MHZ
