  • TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体
  • TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体
prevnext

TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体

频率:100 - 400MHz

尺寸:3.2 x 2.5 x 0.7 mm

3225mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

咨询热线:0755-27872782

TXC-1

    台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体

    台湾晶技TXC 32.768K晶振多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:台北市、桃园市、宁波市、以及重庆市。TH-1 890

    TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求。

    晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。TH-2 890

TXC晶振规格

单位

DX贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

100 - 400MHz

标准频率

储存温度

T_stg

– 40°C - + 85°C

裸存

工作温度

T_use

– 10°C - + 70°C

标准温度

激励功率

DL

400μW Max.

推荐:1μW 100μW

频率公差

f_— l

±30 × 10-6 (标准),
(±10 × 10-6
±30 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±30 × 10-6/-10°C - +70°C

超出标准的规格请联系我们.

负载电容

CL

10 pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

DX晶振原厂编码表:TH-3 890

TXC_DX_3.2_2.5

TH-4 890

    民用晶振和实时时钟模块,TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体

    所有晶体振荡器和实时时钟模块都以IC形式提供。

    噪音

    在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。

    电源线路

    电源的线路阻抗应尽可能低。

    输出负载

    建议将输出负载安装在尽可能靠近MP3用石英晶振的地方(在20 mm范围之间)。

    未用输入终端的处理

    未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。

    热影响

    重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。

    安装方向

    3.2*2.5四脚石英晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。

    通电

    不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体TH-5 890

    台湾TXC国产3225石英晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。

    台湾TXC 3225mm石英晶体公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证。

    台湾TXC金属面四脚石英晶体劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是TXC晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。TXC晶振,贴片晶振,DX晶振,3225高频段石英晶体

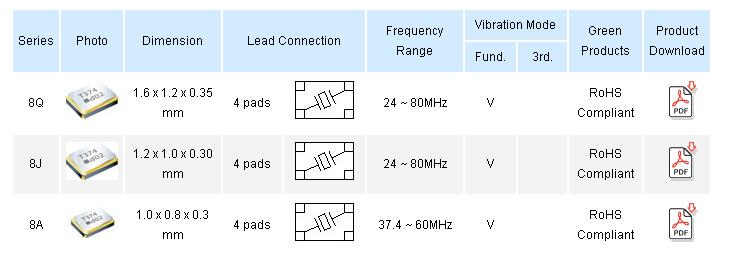

TXC无源MHZ系列晶振规格表:

02

TH-6 890
