Raltron晶振,声表面滤波器,F13滤波器
频率:20.000MHz~45.000MHz

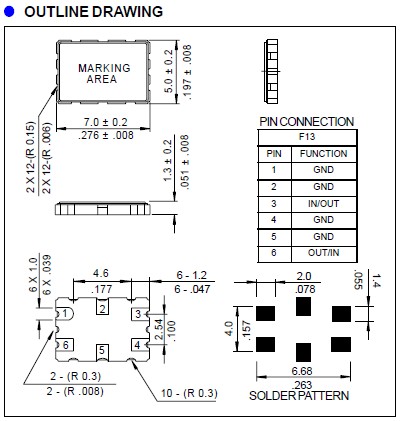

尺寸:7.0*5.0*1.3mm
工作温度:-20℃~+70℃
带宽:±3.75KHz
Raltron Electronics致力于为符合欧盟议会和2011年6月08日理事会2011/65 / EU指令的频率管理设备提供限制在电气和电子设备中使用某些有害物质(RoHS指令)。Raltron自豪地为消费电子市场提供晶体,调谐叉,时钟振荡器,锯设备,声表滤波器,陶瓷谐振器,LTCC RF陶瓷产品和天线。 该产品旨在满足消费者应用的关键要求,如电池操作相关的低尺寸,小尺寸和低功耗。
所有晶振,雾化片,滤波器产品广泛用于消费电子产品或家用电子产品是用于日常使用的电子或数字设备,通常在私人住宅中。 消费电子产品包括用于娱乐的设备(平板电视,DVD播放器,DVD电影,iPod,视频游戏,遥控车等),通信(电话,手机,支持电子邮件的笔记本电脑等),可穿戴 电子和家庭办公活动(如台式电脑,打印机,碎纸机等)。金属封装六脚滤波器,SMD型声表滤波器,F13滤波器
拉隆晶振,声表面滤波器,F13滤波器,作用是将射频讯号转换成声波讯号,经过一段距离传递之后,再将接收之声波讯号转换成所需的射频讯号,随着新材料的应用,小型化与模组化的发展趋势,产品未来的价格与品质将受到更大的挑战。声表面波是一种性质相当独特的机械波,当它沿着晶体表面行进时,在垂直晶体表面,能量会以指数形式衰减,而当其深入超过一个波长深度时,能量密度则降为表面时的十分之一,因此这种波在晶体表面行进时,SAW滤波器最主要的优点就是能量能够集中于表层。
二、技术参数 |
|||||||
No. |
声表面滤波器 |
F13滤波器 |
|||||
2-1 |
3分贝带宽(KHz) |
±3.75KHz MIN |
|||||
2-2 |
10分贝带宽(KHz) |
±12.5KHz MAX |
|||||
2-3 |
插入损耗(dB) |
1.0MAX |
|||||
2-4 |
寄生衰耗(dB) |
|
|||||
2-5 |
绝缘电阻(MΩ) |
910KHz40db MIN |
|||||
三、色标 |
|||||||
3-1 |
分 档 |
D |
B |
A |
C |
E |
其他
<晶体谐振器>
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。Raltron晶振,声表面滤波器,F13滤波器
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。
<晶体振荡器>
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些有源晶振没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
注意电路板图形的配置,避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。
如果过大的激励电力对石英谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。金属封装六脚滤波器,SMD型声表滤波器,F13滤波器
<光学产品>
由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。
美国RALTRON晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,滤波器不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。金属封装六脚滤波器,SMD型声表滤波器,F13滤波器
RALTRON晶振集团为确保安全、提高保护预防措施、产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。
RALTRON晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,RALTRON晶振集团还开展了各种各样的活动。
以最小化使用危险材料、能源和其它资源为目的进行公司声表面滤波器产品及服务的安全生产和使用,并确保回收利用。以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露。持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为。不断进行持续改进的实践。
将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中,加强污染防治,减少现有的污染废弃物以及在未来贴片滤波器生产制造中所产生的污染。Raltron晶振,声表面滤波器,F13滤波器
