爱普生晶振,石英晶振,FC-135R晶振,X1A000141000300晶振
频率:32.768kHz(32KHz to 77.5KHz)

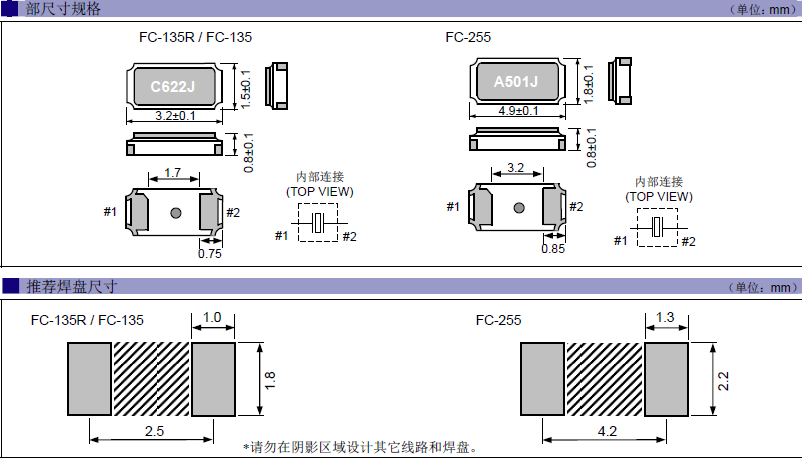

尺寸:3.2*1.5*0.8mm
泰河电子位于繁华且交通便利的大城市——深圳,是一家以代理爱普生晶振,西铁城晶振,精工晶振,KDS晶振,村田晶振的知名供应商,同时工厂自主研发32.768K系列晶振,对于爱普生晶振的认识,我们不逊于任何一家晶振供应商,爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业。爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案。爱普生拓优科梦是一家专业从事晶体元件的厂商,爱普生拓优科梦的晶体元器件已以23%的市场占有率位于业界第一。
2010年晶振全球厂家排名中,在占据首位。爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已。爱普生晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品。同时爱普生以提供原子钟的精准振荡器知名业界。仅此在音叉振子和振荡器还达不到爱普生本身的要求。他们要求的是在元器件占领NO1。因此除了KHZ,MHZ的研究发展,另外还发明GHZ技术,使工艺技术达到人无完人,史前无例,实现以基波方式产生2.5GHz为止高频的表面声波(SAW)元器件。
爱普生拓优科梦把半导体(IC)称之为“产业之米”,并认为晶体元器件更是离不开的“产业之盐”将迚一步致力于小型、高稳定、高精度晶体元器件的开发,为现有的应用程序以及生活新蓝图开拓广阔前景。爱普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得爱普生拓优科梦的晶体元器件已以23%的市场占有率位于业界第一。
那我们说说爱普生KHZ的产品工艺吧,爱普生KHZ产品分有圆柱DIP和贴片SMD。KHZ中爱普生是以32.768KHZ最为出名的。32.768K晶振是一款数字电路板都要使用到的重要部件,有人比喻为电路板的心跳发生器,也就是说心如果停止了跳动,那么电路板也将无法迚行稳定的工作了。
爱普生晶振,FC-135R晶振,X1A000141000300晶振,此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
爱普生晶振 |
单位 |
FC-135R晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C(+105°C) |
标准温度 |
激励功率 |
DL |
0.5μW(1.0μW Max.) |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20 × 10-6 |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF,9pF,12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
70ΚΩ Max. |
|
频率老化 |
f_age |
±3 × 10-6 / year Max. |
+25°C,第一年 |
在振荡电路设计的注意事项
当振荡电路的设计,以便它可以采取的无源晶体的特性充分利用,则需要在最佳条件的电路常数。
使得振荡电路的晶体振荡器的匹配被优化,在公民经验数的基础上,我进行用于电路服务调查以下的特征。该电路的研究,我们已经打算放弃使用它更安心晶体振荡器给客户。
1. MOS型集成电路晶体振荡器电路
2.负载电容(CL)
负载电容(CL),共振频率将确定由于负载电容晶体振荡器与谁看了振荡电路侧由晶体振荡器中的振荡电路中的有效的外部电容。
因此,该频移时会发生的石英晶体谐振器的负载能力不电路所使用的容量相匹配。
负性也被称为振荡余量,所以这是好还是坏的振荡起动电路侧的措施之一。当您使用负电阻的电路不足,可能会出事,即使电源不出现生成的进口晶振的振荡。
