爱普生晶振,石英晶振,FC-1610AN晶振,X1A000121000800晶振

频率：32.768KHZ

尺寸：1.65*1.05*0.5mm

爱普生晶振,FC-1610AN晶振,X1A000121000800晶振

工作温度:-40℃~+85℃ 　保存温度:-55℃~+125℃ 　负载电容:12.5pF

■谐波次数：基频

■应用：小型便携式通信设备

咨询热线：0755-27872782

相关产品说明下载PDF资料

泰河电子位于繁华且交通便利的大城市——深圳,是一家以代理爱普生晶振,西铁城晶振,精工晶振,KDS晶振,村田晶振的知名供应商,同时工厂自主研发32.768K系列晶振,对于爱普生晶振的认识,我们不逊于任何一家晶振供应商,爱普生公司成立于1942年5月，总部位于日本长野县诹访市，是数码映像领域的全球领先企业。爱普生集团通过富有创新和创造力的文化，提升企业价值，致力于为客户提供数码影像创新技术和解决方案。爱普生拓优科梦是一家专业从事晶体元件的厂商，爱普生拓优科梦的晶体元器件已以23%的市场占有率位于业界第一。
2010年晶振全球厂家排名中，在占据首位。爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已。爱普生晶振以32.768KHZ晶振称霸晶振行业，主要消费在手机，PCB，等电子产品。同时爱普生以提供原子钟的精准振荡器知名业界。仅此在音叉振子和振荡器还达不到爱普生本身的要求。他们要求的是在元器件占领NO1。因此除了KHZ,MHZ的研究发展，另外还发明GHZ技术，使工艺技术达到人无完人，史前无例，实现以基波方式产生2.5GHz为止高频的表面声波（SAW）元器件。
爱普生拓优科梦把半导体（IC）称之为“产业之米”，并认为晶体元器件更是离不开的“产业之盐”将迚一步致力于小型、高稳定、高精度晶体元器件的开发，为现有的应用程序以及生活新蓝图开拓广阔前景。爱普生晶振在KHZ，MHZ,以及GHZ上都有重大突破，使得爱普生拓优科梦的晶体元器件已以23%的市场占有率位于业界第一。
那我们说说爱普生KHZ的产品工艺吧，爱普生KHZ产品分有圆柱DIP和贴片SMD。KHZ中爱普生是以32.768KHZ最为出名的。32.768K晶振是一款数字电路板都要使用到的重要部件，有人比喻为电路板的心跳发生器，也就是说心如果停止了跳动，那么电路板也将无法迚行稳定的工作了。

TH-1 890

爱普生晶振,FC-1610AN晶振,X1A000121000800晶振,高精度晶片的抛光技术：是目前晶片研磨技术中表面处理技术的最高技术，最终使晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶体元器件的等效电阻等更接近理论值，使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态., TH-2 890

爱普生晶振	单位	FC-1610AN晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW(1.0μW Max.)	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～+70°C	超出标准的规格请联系我们.
负载电容	CL	7pF,9pF,12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	70ΚΩ Max.
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

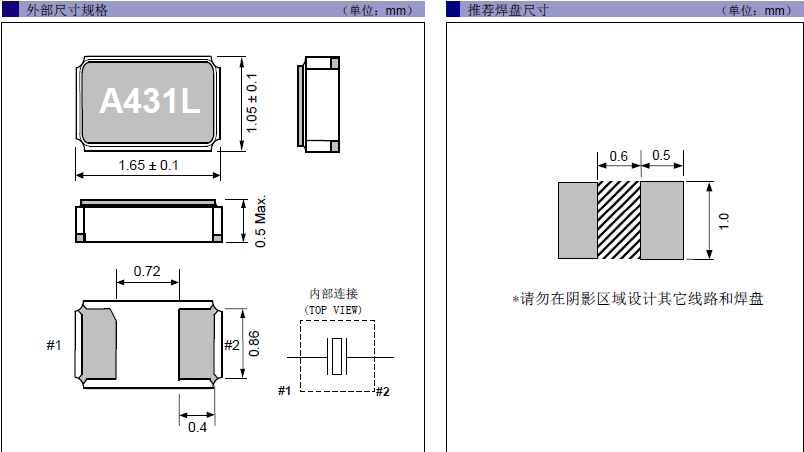

FC1610AN

TH-4 890

在振荡电路设计的注意事项
当振荡电路的设计，以便它可以采取的无源晶体的特性充分利用，则需要在最佳条件的电路常数。
使得振荡电路的晶体振荡器的匹配被优化，在公民经验数的基础上，我进行用于电路服务调查以下的特征。该电路的研究，我们已经打算放弃使用它更安心晶体振荡器给客户。
1. MOS型集成电路晶体振荡器电路

zysx_1

2.负载电容（CL）
负载电容（CL），共振频率将确定由于负载电容晶体振荡器与谁看了振荡电路侧由晶体振荡器中的振荡电路中的有效的外部电容。
因此，该频移时会发生的石英晶体谐振器的负载能力不电路所使用的容量相匹配。

zysx_2

负性也被称为振荡余量，所以这是好还是坏的振荡起动电路侧的措施之一。当您使用负电阻的电路不足，可能会出事，即使电源不出现生成的进口晶振的振荡。
