大河晶振,石英晶体谐振器,FCX-04晶振

频率：13.000MHz~60.000MHz

尺寸：3.2*2.5*0.9mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

DH-2

河エレテック，2014年开始2017年为止的第4次中期经营计划启动了。作为经营理念，“顾客的满足与信赖的获得”、“通过独创的构思的价值的创造”、“事业结构改革提高收益能力”，将所有的利益都信赖在公司的目标。河エレテック的主力产品，水晶使用的石英晶振（水晶设备），销售额的约90%以上。在水晶装置上也有几种类型，本公司生产的是水晶振动和水晶振荡器。
制造公司都是100%出资子公司的青森河技术有限公司，River Electronics（Ipoh）Sdn . Bhd（马来西亚），西安大河晶振科技有限公司（中国）。销售网络的话，东京，大阪营业所，韩国驻在员事务所，销售子公司都会100%出资公司的台湾利巴股份有限公司（台湾），River Electronics（Singapore）Pte .有限公司（新加坡），西安大河晶振科技有限公司（中国）。这些基础上不仅在亚洲地区，包括北美、欧洲的世界范围。

大河晶振,石英晶体谐振器,FCX-04晶振.3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
大河石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。3.2*2.5四脚石英晶振,低频SMD晶体,FCX-04晶振

TH-2 890

大河晶振	单位	FCX-04晶振	石英晶振基本条件
标准频率	f_nom	13.000MHz~60.000MHz	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+105°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±7× 10-6 (标准), (±7× 10-6 ~ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±20× 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	5pF,6pF,7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +105°C, DL =200μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

TH-3 890

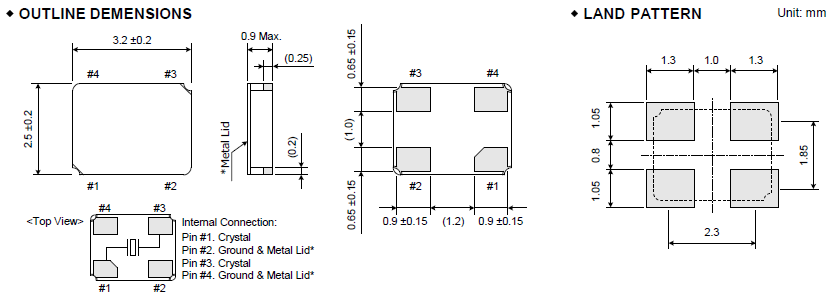

FCX-04_ 3.2_2.5

TH-4 890

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管无源晶振产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。3.2*2.5四脚石英晶振,低频SMD晶体,FCX-04晶振
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存石英水晶振动子产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。大河晶振,石英晶体谐振器,FCX-04晶振
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至SMD晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。

TH-5 890

过去大河晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。大河晶振,石英晶体谐振器,FCX-04晶振
根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨3225小体积晶振生产环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
大河集团将有效率的使用自然资源和能源，以便从源头减少3.2*2.5mm石英晶体谐振器废物产生和排放。我们将在关注于预防环境和安全事故，保护公众健康的同时，努力改进我们的操作。
大河晶振集团将：不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。3.2*2.5四脚石英晶振,低频SMD晶体,FCX-04晶振
对我们的3225四脚贴片石英晶振产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。
