百利通亚陶晶振,石英晶体振荡器,FD晶振

频率：1~133MHz

尺寸：5.0×3.2mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V以应对不同IC产品需要..

咨询热线：0755-27872782

相关产品说明下载PDF资料

BLT-1

PERICOM百利通亚陶所生产的石英晶振,贴片晶振,有源晶体振荡器,压电石英晶体元器件、压电石英晶体、有源晶体广泛应用于智能设备,汽车电子,无线通讯,网络通信,精密仪器,GPS卫星,网络控制器,全球GPS定位系统等领域.工程、销售、仓储和物流办事处设在台北,香港、曼彻斯特、上海、深圳、中国、韩国、慕尼黑、德国、以及世界各地的支持办事处.5032贴片晶振,石英晶体振荡器,FD晶振

PERICOM百利通亚陶晶振公司的产品符合欧盟环保要拥有c-tpat认证,所拥有的制作设备获得qs-9000、ISO-9001:2008、ts16949:02和ISO14001认证,足以见得戴奥德斯公司一流的生产技术以及先进的设备和服务管理体系.

TH-1 890

百利通亚陶晶振,石英晶体振荡器,FD晶振，贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

小尺寸的贴片石英晶振，目前生产上采用了高技术的封装模式，光刻石英晶片技术，并且通过结合以往低速滚筒倒边去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。

TH-2 890

项目	符号	FD晶振规格说明	条件
输出频率范围	f₀	1MHz to 133MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.8 V，2.5V，3.3 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.smdcrystal.com/
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CC Max.	ST 终端
输入电压	V_IL	20 % V_CC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

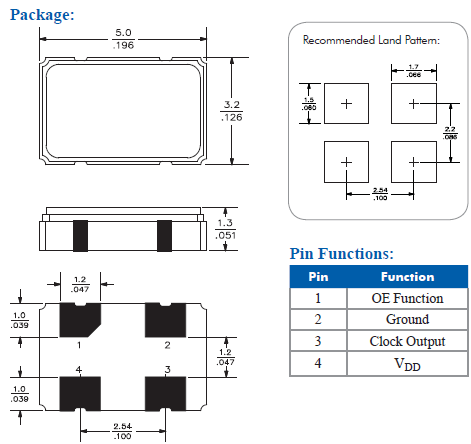

FD_1.8V 5.0-3.2 CMOS

TH-4 890

抗冲击

有源贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口石英晶体振荡器或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）

卤化合物

请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。

静电

过高的静电可能会损坏有源晶体，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。5032贴片晶振,石英晶体振荡器,FD晶振

TH-5 890

PERICOM百利通亚陶晶振环保基本理念：

PERICOM百利通亚陶晶振在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的晶振,石英晶振,压电石英晶体元器件价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

PERICOM百利通亚陶晶振公司的目标是保证石英晶体元器件继续满足客户要求的同时对环境的影响降到最小,在有源晶振,压控振荡器生产过程中不断节约能源和资源,努力实现环境管理体系与环境行为持续改进.

承诺保护环境,重视员工、客户和公众的健康和安全.我们从事任何活动,都要以注重安全和环保方式,并考虑到生态系统的复杂性和相关性.

PERICOM百利通亚陶晶振建立目标指标、监测程序,利用最好的管理手段,应用节约成本的技术,持续改进我们的环境表现.我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化.

PERICOM百利通亚陶晶振公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.

实施创新战略,提高有源晶振,压控振荡器,贴片晶振自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

TH-6 890

BLT-2

联系方式/CONTACT US

泰河电话服务热线：0755-27872782 13824306246

泰河传真贸易通：泰河科技

泰河客服在线客服：794113422　　泰河微信号：taiheth794113422　　公众号：taihekj

泰河邮箱泰河邮箱：taiheth@163.com

泰河地址泰河地址：广东深圳市宝安区40区33号工业城6楼

泰河地址泰河官网：http://www.smdcrystal.com/

5032贴片晶振石英晶体振荡器 FD晶振

跟此产品相关的产品 / Related Products

: S7P2503T-26.000-X-R|26MHz|2.5V|AKER台湾品牌; S7P2503T-26.000-X-R|26MHz|2.5V|AKER台湾品牌,AKER台湾晶振,S7P可编程晶振,时钟晶体振荡器,S7P2503T-26.000-X-R晶振,7050mm晶振,四脚贴片晶振,有源晶振,频率26MHz,电压2.5V,工作温度-40~85°C,频率稳定性30ppm,高可靠性晶振,高品质晶振,低老化晶振,仪器设备晶振,智能家居应用晶振,无线模块应用晶振,网络终端晶振.

: Kyocera有源晶振,CMOS,KC2520K33.3333C1GE00,33.3333MHz,2520mm,2.5V; Kyocera有源晶振,CMOS,KC2520K33.3333C1GE00,33.3333MHz,2520mm,2.5V，日本进口晶振，Kyocera京瓷晶振，型号KC2520K，编码为KC2520K33.3333C1GE00，是一款小体积晶振尺寸2.5x2.0mm封装，四脚贴片晶振，时钟晶体振荡器，有源晶振，石英晶振，石英晶体振荡器，无铅环保晶振，频率为：33.3333MHz，CMOS输出，电源电压：1.8V,2.5V,3.3V，工作温度范围：-40℃至+105℃，具有超小型，轻薄型，低电流消耗类型，低相位噪声，耐热、耐振、耐冲击等优良的耐环境特性。被广泛用于通讯设备晶振，无线网络，蓝牙模块晶振，可穿戴设备晶振，小型便捷式晶振，智能手机晶振，平板电脑晶振，数码电子用晶振等。

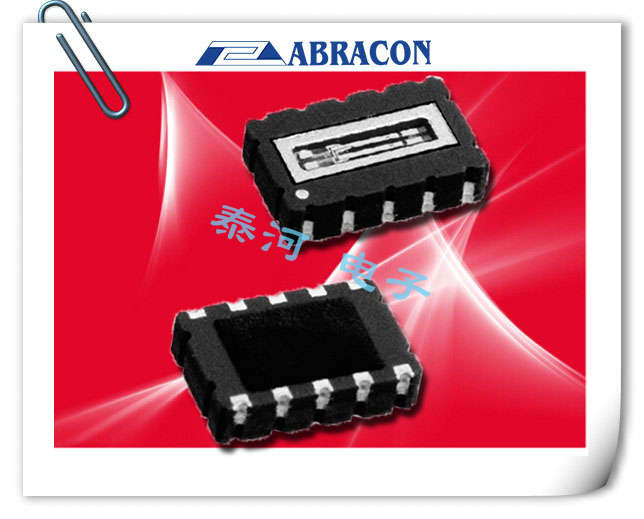

ABRACON晶振,贴片晶振,AB-RTCMC-32.768kHz-ZIZE-S2晶振,5032有源晶振
