Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
频率:8.192MHz,6.176MHz

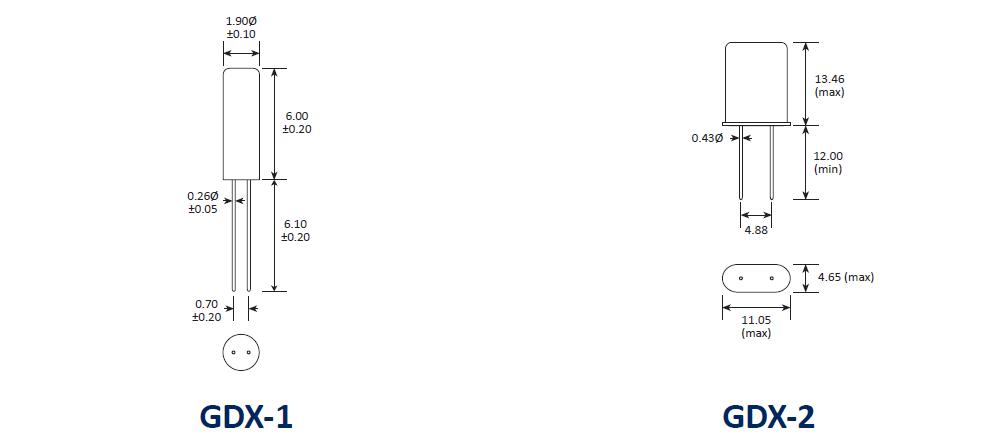

尺寸:11.05*4.65*13.46mm
Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体,高利奇晶振公司自1990年我们成立以来,一直享有空前的成功.经过多年的持续增长,高利奇公司晶振现在是英国领先的频率控制产品供应商.这一增长是通过保持我们对客户的需求以及努力达到并超越他们的努力来实现的.高利奇公司晶振总部位于英格兰西南部腹地的一个美丽的农场建筑,向全世界50多个国家出口,占收入的60%以上.
高利奇晶振公司是全球电子工业生产频率控制产品的主要供应商.所生产的产品范围包括:Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
石英晶体,振荡器,实时时钟,温补晶振,压控晶振,温控晶振,水晶过滤器,(表面声波)设备等.产品广泛应用于电子工业,包括电信、卫星、微处理器、航空航天、汽车、仪表和医疗应用.
高利奇晶振公司专业和高效的方法使之成为世界上许多领先的电子oem和CEMs的首选供应商.专用IT人员确保操作得到最高质量和安全系统的支持.高利奇是英国增长最快的压电石英晶体元器件、压电石英晶体、有源晶体频率产品供应商.我们在竞争市场上的持续成功是对我们产品质量和卓越服务的敬意.电子和技术相关产业正在迅速发展.在技术进步和商业世界的发展中,高利奇有足够的资源和灵活性来支持客户的需求.Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
我公司所生产的音叉石英晶振具有电阻小,高低温稳定性能变化不大,在恶劣环境中均能保持正常工作,精度性能优越等特点,主要采用了高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶体元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体

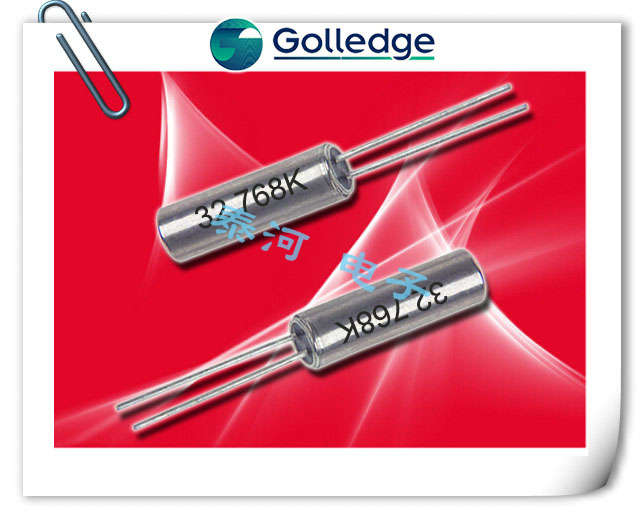

泰河电子公司主要生产的32.768K音叉型石英晶体谐振器产品具有以下几种规格,∅3*8,∅2*6,我公司所有材料均是来自日本进口,封装测试设备采用日本精工仪器设备,并且从日本聘请高级技术工程师,我司所生产的32.768K晶体具有一致性良好,频率稳定度高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差,产品使用温度高温可达到+70°低温可达到-40°产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品。Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
golledge晶振 |
单位 |
GDX-2晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
8.192MHz,6.176MHz |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C ~+85°C |
标准温度 |
激励功率 |
DL |
0.5μW Max. |
推荐:0.5μW ~ 100μW |
频率公差 |
f_— l |
±20 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-40°C ~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
4pF ~12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 0.5μW |
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
存储事项,Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
安装时注意事项
耐焊性,Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD晶体产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
?(1)柱面式产品和DIP产品
型号 焊接条件
[ 柱面式圆柱晶振 ]
C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s
请勿加热封装材料超过+150°C,Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
[ 柱面式 ]
CA-301
[ DIP音叉晶振 ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
(2)SMD晶振产品回流焊接条件(实例)
用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。
尽可能使温度变化曲线保持平滑。Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
要毫不松懈地抓好压电石英晶体元器件、压电石英晶体、贴片晶振,有源晶体、安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程.
带动各项安全环保工作规范化、程序化、科学化管理,加快实现安全环保形势持续好转、根本好转的工作思路.
高利奇石英晶振公司进一步解放思想,学习先进,总结实践,针对新形势、新情况,抓好理念创新,促进安全环保工作更加科学、更加有效.
高利奇石英晶振公司坚持运用,不断完善,持续改进压电石英晶体元器件、晶振,石英晶振,压电石英晶体、有源晶体生产技术,更要针对新情况、新问题,不断学习先进,总结经验,结合实际,及时改进旧方法,勇于摈弃落后方法.
高利奇石英晶振公司要积极开展安全经验分享活动,让每一个单位、每一个人的经验和教训变成大家的经验,成为企业的财富.Golledge晶振,石英晶振,GDX-2晶振,直插型49U晶体
