Golledge晶振,贴片晶振,GSX49-4晶振,GSX49-3晶振

频率：3.180-90.0MHz,3.579-90.0MHz

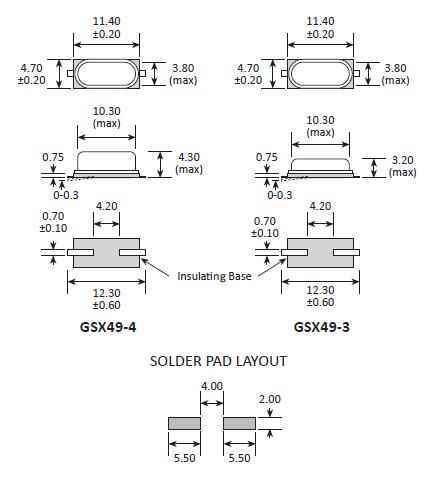

尺寸：11.4*3.8*4.3mm,11.4*3.8*3.2mm

我公司的49/SMD贴片晶振在生产晶片时，就采用了晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）

咨询热线：0755-27872782

相关产品说明下载PDF资料

Golledge晶振,贴片晶振,GSX49-4晶振,GSX49-3晶振，高利奇晶振的理念始终是以产品质量和服务的一致性为基础的.多年来,我们一直努力保持我们的晶振,石英晶振,有源晶振,压控振荡器在频率控制市场的最前沿.我们非常重视与我们的生产伙伴建立的关系,每一个都精心挑选,以满足他们对客户服务和产品质量标准的承诺.

我们能够支持客户最复杂和最苛刻的需求.让我们有别于其他石英晶振晶体供应商是我们的员工的经验和能力.我们的业务团队是行业中经验最丰富、知识最丰富的团队之一,能够为客户提供友好、专业的建议和高效的服务. TH-1 890

我公司的49/SMD贴片晶振在生产晶片时，就采用了晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径晶片设计可使用的方法。如：Golledge晶振,贴片晶振,GSX49-4晶振,GSX49-3晶振

1、是指球面加工曲率半径的工艺设计

（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）

2、在加工时球面测量标准的设计原则（曲率半径公式的计算）

目前国外进口晶振品牌中大多数的品牌都在慢慢减少生产49/SSMD系列产品了，因49/S系列体积大，很多电子产品接受小，而且生产过程中使用的材料也要比小型的贴片晶振多,况且现在小尺寸的贴片晶振产量远远大于49/S系列，所以生产这种的大体积成本就更高了。普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.Golledge晶振,贴片晶振,GSX49-4晶振,GSX49-3晶振 TH-2 890

golledge晶振	单位	GSX49-4晶振,GSX49-3晶振	石英晶振基本条件
标准频率	f_nom	3.180-90.0MHz,3.579-90.0MHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C ~+85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:0.5μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准), (±20× 10-6 , ±100 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-40°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	4pF ~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 0.5μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

TH-3 890

GSX49

自动安装时的冲击，Golledge晶振,贴片晶振,GSX49-4晶振,GSX49-3晶振

自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。

每个封装类型的注意事项

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146晶振,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（2）陶瓷封装产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。Golledge晶振,贴片晶振,GSX49-4晶振,GSX49-3晶振 TH-5 890
