台湾希华晶振,GX-50322无源晶振,两脚陶瓷面晶振

频率：8~60MHZ

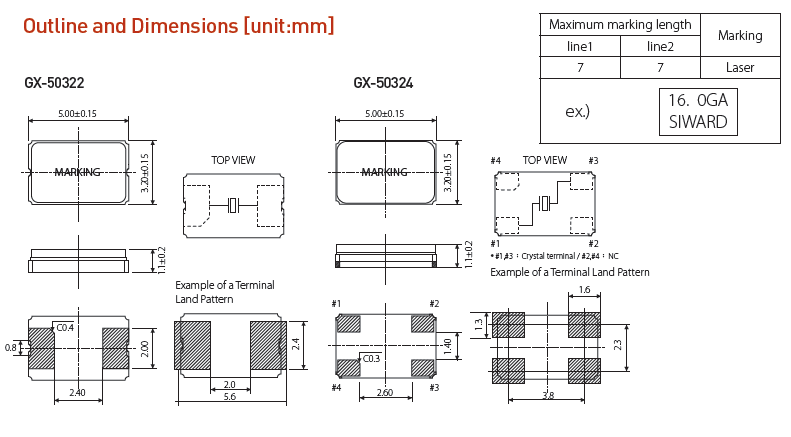

尺寸：5.0×3.2×1.1mm

5032mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接，产品无铅对应，为无铅产品.

咨询热线：0755-27872782

台湾希华晶振,GX-50322无源晶振,两脚陶瓷面晶振，陶瓷SMD封装，玻璃密封紧密的公差和稳定性，回流焊接/压花胶带符合AEC-Q200的产品。5032mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接，产品无铅对应，为无铅产品.

希华晶振科技有限公司成立于1988年，希华晶振公司正式成立,资本额为1,500万元整，开始以普通石英晶振频率控制元件之研发、设计、生产与销售。从人工晶棒长成到最终产品，透过最佳团队组合及先进之生产技术，建立完整的产品线，包含人工水晶、石英晶片、SAW WAFER，以及石英晶振、石英晶体振荡器、石英晶体滤波器、温补晶振及电压控制型产品等，以健全的供应炼系统，为客户提供全方位的服务。

在十年的时间里希华晶振科技刻苦专研，开发大量新产品，正式从原始普通石英晶体谐振器，慢慢的步入SMD贴片晶振，无源晶振，有源贴片晶振领域，并且成功在1998年回到祖国的怀抱，到中国广东省东莞市投资建厂, 主要生产SMD贴片晶振系列，刚开始以有源7050mm石英晶体振荡器为主。后在慢慢的开始量产常规石英晶体谐振器，后以小尺寸5032mm，3225mm，2520mm尺寸为主。

希华晶振产品应用范围包含行动电话、平板电脑、卫星通讯、车载系统、全球定位系统、个人电脑、无线通信及家用产品等，扮演基本信号源产生、传递、滤波等功能。持续致力于技术研究开发及品质落实扎根，营运据点遍布台湾、中国大陆、日本、新加坡、美国及欧洲等世界各地，使希华得以提供服务予世界电子大厂。

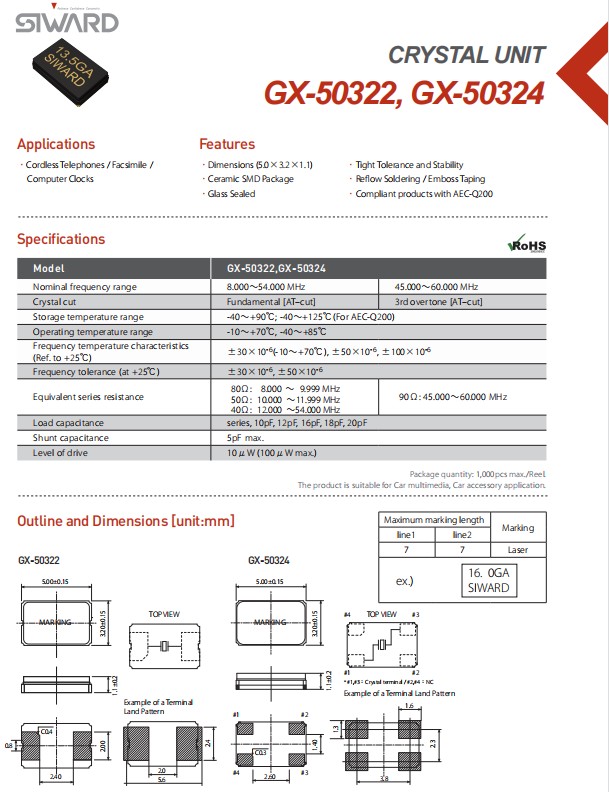

希华晶振规格	单位	GX-50322贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	8.00MHZ~60.0MHZ	标准频率
储存温度	T_stg	-40°C～+90°C，-40°C～+125°C	裸存
工作温度	T_use	-10°C～+70°C，-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10-6 (标准),	+25°C 对于超出标准的规格说明,
频率公差	f_— l	(±15 × 10-6 ～ ±50 × 10-6 可用)	请联系我们以便获取相关的信息,http://www.smdcrystal.com
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

台湾希华晶振,GX-50322无源晶振,两脚陶瓷面晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英进口晶振输出负载安装在尽可能靠近振荡器的地方（在20mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英环保SMD晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

台湾希华晶振,GX-50322无源晶振,两脚陶瓷面晶振

希华晶振科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.

劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.

希华晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.
