PLETRONICS晶振,有源晶振,HC55D晶振

频率：13.000MHz~220.000MHz

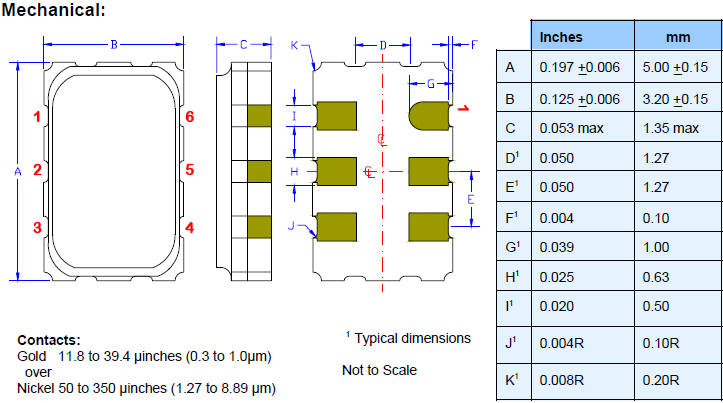

尺寸：5.0*3.2*1.35mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

咨询热线：0755-27872782

相关产品说明下载PDF资料

PLE-1

PLETRONICS晶振公司成立于1979年，有30多年的工程和制造经验，一流质量的声誉——一流的oem和CEMs供应商的首选供应商。第一个高频率石英晶体振荡器(106.25 MHz和212.5 MHz)低抖动和低成本的LVDS和PECL振荡器使用电子技术提供高频率的数据量。PLETRONICS提供了两项技术，以支持我们的客户需求。对公司的表示进行了重组，以提供额外的客户设计和应用程序支持。PLETRONICS晶振,有源晶振,HC55D晶振
成为行业中石英晶振和振荡器的最佳供应商。” 今天就像PLETRONICS成立于1979年一样。我们的目标是卓越的品质和优质的服务。我们欢迎您与我们联系，并与我们的一位非常博学的支持人员交谈。我们期待提供您需要的有源晶振。2007年开始开发低成本的OCXOs，特别是对飞细胞和皮奥克的频率控制解决方案，开始开发专用的振子和VCXOs，用于医疗领域。5032六脚石英振荡器,HCSL输出有源晶振,HC55D晶振

TH-1 890

PLETRONICS晶振,有源晶振,HC55D晶振.5.0*3.2*1.35mm六脚SMD型有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
PLETRONICS石英晶体振荡器真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，有源晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

PLETRONICS晶振	标示	HC55D晶振	晶振基本信息对照表
标准范围	f0	13.000MHz~220.000MHz
電源電圧	Vcc	＋2.5V
输出电流	Icc	3.5mA max.	Vcc=2.5V
频率负载	HCSL	15pF	HCSL出力
标准频率偏差	f_tol	±25、±25、±50×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8~80MHz)	10%Vcc～90%、HCSL=15pF

TH-3 890

hc55d 2.5v 5.0_3.2 HCSL

TH-4 890

噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能会导致进口晶体振荡器引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。PLETRONICS晶振,有源晶振,HC55D晶振
输出负载
建议将输出负载安装在尽可能靠近石英振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的美国进口晶振的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
石英振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致有源晶体无法产生振荡和/或非正常工作。5032六脚石英振荡器,HCSL输出有源晶振,HC55D晶振

PLETRONICS晶振集团将在各领域内的商务运作中实施持续改进,包括能源资源的保持,回收再利用以及减少温补晶振,有源贴片晶振废弃物等.
PLETRONICS晶振集团尽可能的采用无害的压电石英晶体元器件、压电石英晶体、陶瓷包装振荡器、有源晶体原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物.集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用.5032六脚石英振荡器,HCSL输出有源晶振,HC55D晶振
PLETRONICS晶振根据需要,提高环境技术、材料和压电石英晶体元器件、晶振,石英晶振,HCSL时钟振荡器,有源晶振,压控振荡器,压电石英晶体、有源晶体产品的发展信息及环境管理活动的公开性.
减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.
通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.PLETRONICS晶振,有源晶振,HC55D晶振
