西铁城晶振,贴片晶振,HCM49晶振,HCM4920000000ABJT晶振
频率：3.5-50MHZ

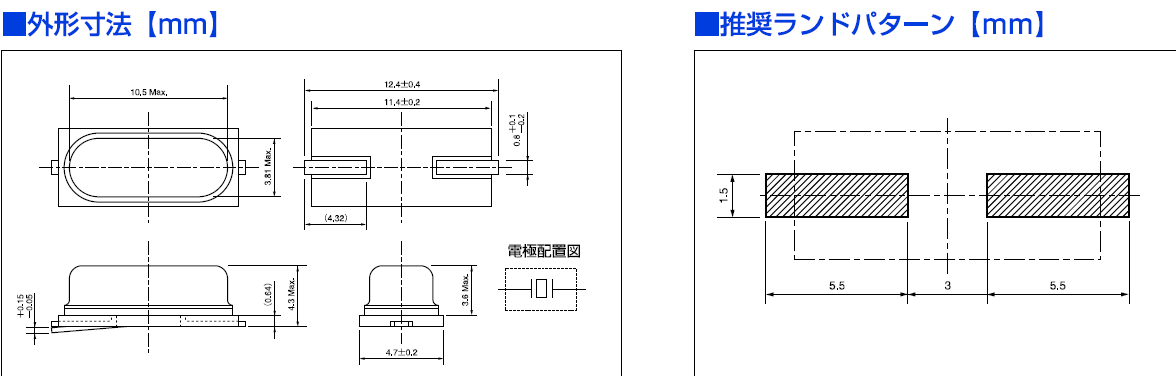

尺寸：12.4*4.7*4.3mm
贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
相关产品说明下载PDF资料
1993年的树脂邦德生产，1995年北御牧事业所设立，2000年強电微液晶显示器的生产开始，2001年中国·梧州市领冠电子（梧州）有限公司设立，主要生产销售晶振,石英晶振,有源晶振, 32.768KHZ,时钟晶体,压电石英晶体，温补晶振,石英晶体振荡器。2003年在中国?苏州市喜美歌电子材料（苏州）有限公司设立（后的西铁城光电器件（苏州）有限公司），2005年ミヨタ股份有限公司的商号为西铁城ミヨタ株式会社设立。西铁城晶振,贴片晶振,HCM49晶振,HCM4920000000ABJT晶振
2006年薄膜亚mount生产开始，2008年西铁城石英晶振ミヨタ株式会社西铁城精密科技股份有限公司合并。合并公司名西铁城精细技术ミヨタ株式会社，迎来2009年创立50周年，2012年美国科罗拉多州上MIYOTA DEVELOPMENT CENTER OF AMERICA成立INC .2013年CITIZEN SEIMITSU（THAILAND）CO .,设立LTD .2015年西铁城精密科技ミヨタ株式会社西铁城西洋网股份公司合并。合并公司西铁城精密设备有限公司，2016年CITIZEN FINEDEVICE PHILIPPINES设立CORP 。
西铁城晶振,贴片晶振,西铁城晶振,石英晶振,HCM49晶振,HCM4920000000ABJT晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求。
压电石英晶振主要是利用石英材料（水晶）的压电效应制成的电子原件和器件，压电效应是一种机电能量互换的现象，压电效应分为正压电效应和逆压电效应，正压电效应是以机械应力及，应变（形变）作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或，位移（形变）的输出。如果把交变电压施加到石英晶体芯片两个电极之间，当交变电压的频率与石英晶振芯片固有频率一致时，通过逆压电效应，芯片便产生机械振动，同时又通过正压电效应而输出电信号。西铁城晶振,贴片晶振,HCM49晶振,HCM4920000000ABJT晶振
|
西铁城晶振 |
单位 |
HCM49晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.5-50MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C - +85°C |
裸存 |
|
工作温度 |
T_use |
-20°C - +70°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50 × 10-6/-10°C ～+60°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
5PF-无限大 |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
HCM49晶振原厂编码表：
Manufacturer Part Number原厂编码
Manufacturer厂家
Description 参数
Series型号
Type 系列
Frequency
Frequency Stability频率稳定度
ESR (Equivalent Series Resistance)电阻
Operating Temperature 工作温度
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
HCM4920000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 20.0000MHZ 18PF SMD
HCM49
MHz Crystal
20MHz
±50ppm
50 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM4920000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 20.0000MHZ 18PF SMD
HCM49
MHz Crystal
20MHz
±50ppm
50 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM4920000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 20.0000MHZ 18PF SMD
HCM49
MHz Crystal
20MHz
±50ppm
50 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM498000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 8.0000MHZ 18PF SMD
HCM49
MHz Crystal
8MHz
±50ppm
100 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM498000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 8.0000MHZ 18PF SMD
HCM49
MHz Crystal
8MHz
±50ppm
100 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM498000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 8.0000MHZ 18PF SMD
HCM49
MHz Crystal
8MHz
±50ppm
100 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM493686400ABJT
Citizen Finedevice Co Ltd
CRYSTAL 3.6864MHZ 18PF SMD
HCM49
MHz Crystal
3.6864MHz
±50ppm
200 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM493686400ABJT
Citizen Finedevice Co Ltd
CRYSTAL 3.6864MHZ 18PF SMD
HCM49
MHz Crystal
3.6864MHz
±50ppm
200 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM493686400ABJT
Citizen Finedevice Co Ltd
CRYSTAL 3.6864MHZ 18PF SMD
HCM49
MHz Crystal
3.6864MHz
±50ppm
200 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM4910000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 10.0000MHZ 18PF SMD
HCM49
MHz Crystal
10MHz
±50ppm
80 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM4910000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 10.0000MHZ 18PF SMD
HCM49
MHz Crystal
10MHz
±50ppm
80 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM4910000000ABJT
Citizen Finedevice Co Ltd
CRYSTAL 10.0000MHZ 18PF SMD
HCM49
MHz Crystal
10MHz
±50ppm
80 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM497372800ABJT
Citizen Finedevice Co Ltd
CRYSTAL 7.3728MHZ 18PF SMD
HCM49
MHz Crystal
7.3728MHz
±50ppm
100 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
HCM497372800ABJT
Citizen Finedevice Co Ltd
CRYSTAL 7.3728MHZ 18PF SMD
HCM49
MHz Crystal
7.3728MHz
±50ppm
100 Ohm
-10°C ~ 60°C
Surface Mount
HC49/US
0.449" L x 0.190" W (11.40mm x 4.83mm)
0.169" (4.30mm)
晶体振荡器和实时时钟模块，西铁城晶振,贴片晶振,HCM49晶振,HCM4920000000ABJT晶振
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。西铁城晶振,贴片晶振,HCM49晶振,HCM4920000000ABJT晶振
西铁城49S贴片2脚谐振器，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。
西铁城椭圆形大型谐振器工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对晶振,石英晶振的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针，设定环境目的和目标，确实是落实，对其进行重新评估，努力持续改善。
西铁城GPS模块两脚晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.西铁城晶振,贴片晶振,HCM49晶振,HCM4920000000ABJT晶振
西铁城无源MHZ系列晶振规格表：
Series型号
Type 系列
Frequency
Frequency Stability频率稳定度
ESR (Equivalent Series Resistance)电阻
Operating Temperature 工作温度
Mounting Type安装类型
Package / Case包装/封装
Size / Dimension 尺寸
Height - Seated (Max)高度
CMR310T
MHz Crystal
3.6864MHz
±50ppm
200 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
3.6864MHz
±50ppm
200 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR310T
MHz Crystal
4MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.386" L (3.00mm x 9.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.096MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.096MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.096MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
4.9152MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
5MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
CMR309T
MHz Crystal
5MHz
±50ppm
150 Ohm
-10°C ~ 60°C
Surface Mount
Cylindrical Can, Radial
0.118" Dia x 0.346" L (3.00mm x 8.80mm)
0.122" (3.10mm)
