加高晶振,石英晶振,HSX211S晶振

频率：16.000MHz~66.000MHz

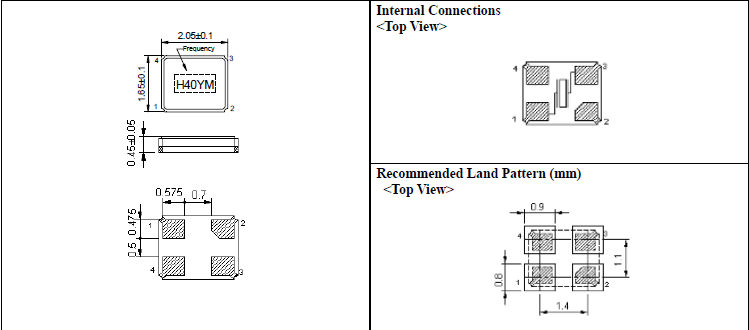

尺寸：2.05*1.65*0.45mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

咨询热线：0755-27872782

HELE-1

面对全球社会，景气，气候等环境的变化，身为地球村一份子的加高晶振深信，企业在追求持续成长与绩效之际，更应善尽企业社会责任，坚守创造企业与社会一同向上，向善的使命感。加高电子的企业核心文化为「用心，创新，和谐，信赖」，在企业持续经营过程中以持续改善的理念，落实企业社会责任，为股东，客户，供应商，员工等各界利害相关者创造最大之利益。
加高晶振遵守法律及商业道德规范，建立完善企业制度以维持良好的公司治理。持续不断积极改善提升竞争力，创造股东权益。改善有源晶振生产制程，以节能减碳为目标。导入无铅制程，遵循欧盟RoHS指令有害物质限用规范。严守营运所在地劳动法令，客户要求及电子行业行为准则（EICC）等国际规范，保障公平就业，人道待遇，员工沟通，工作条件等要求。重视各项社会问题，投入适合企业参与之公益事业，为社会增添关怀及温暖。2016金属面晶振,进口高精度晶体,HSX211S晶振

加高晶振,石英晶振,HSX211S晶振.2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
加高贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

TH-2 890

加高晶振	单位	HSX211S晶振	石英晶振基本条件
标准频率	f_nom	16.000MHz~66.000MHz	标准频率
储存温度	T_stg	-40°C~ +125°C	裸存
工作温度	T_use	-10°C ~+60°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±7 × 10-6 (标准), (±7× 10-6~±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±10 × 10-6/-10°C ~+60°C	超出标准的规格请联系我们.
负载电容	CL	8pF,10pF,12PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-10°C~+60°C, DL = 10μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

TH-3 890

HSX211S 2016

TH-4 890

抗冲击
进口贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。2016金属面晶振,进口高精度晶体,HSX211S晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致小体积晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。加高晶振,石英晶振,HSX211S晶振
静电
过高的静电可能会损坏石英晶体谐振器，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,晶振,2016mm晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.
加高晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标. 2016金属面晶振,进口高精度晶体,HSX211S晶振
台湾加高晶振集团所生产的压电石英晶体,2016贴片晶振,有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系国际标准的要求,体现了一个适合、三个承诺和一个框架：
建造美丽家园——适合于我公司的生产活动、小型低频贴片晶振以及服务过程的性质.规模与环境影响；
持续改进——持续改进环境绩效和环境管理体系的承诺；
减少污染,节能降耗——污染预防的承诺；
依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；加高晶振,石英晶振,HSX211S晶振
“减少污染,节能降耗,建造美丽家园；依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
