加高晶振,贴片晶振,HSX221G晶振
频率:12.000MHz~54.000MHz

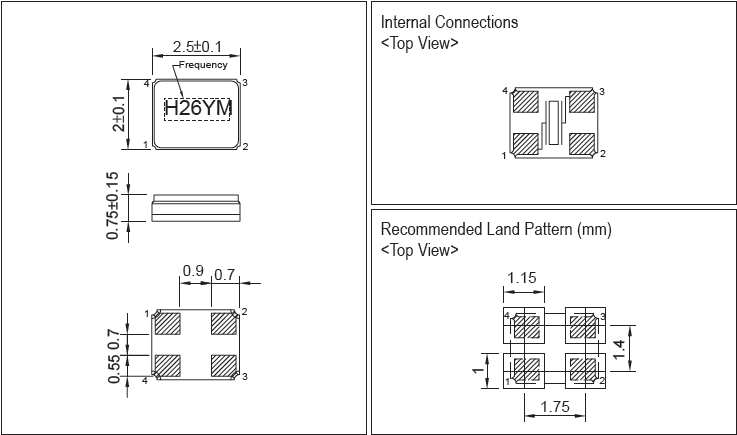

尺寸:2.5*2.0*0.75mm
加高电子(H.ELE。)是频率元件的专业制造商,目前所提供之石英晶体(水晶),石英晶体振荡器(振荡器)之生产及销售规模居全台领先地位。成立于1976年年,借由与日本DAISHINKU(KDS)株式会社的合作,引进日本精密制程,产品设计技术及讲究的品质管理工法,进而累积扎实的研发能力。产品技术方面,除了不断提升既有产品规格的精密度及稳定性之外,我们更专注开发高温度耐受性的石英晶体产品,特殊应用领域之规格,并朝小型化开发设计,以满足终端产品的发展趋势。
加高电子历经近40年的经营,在追求技术及销售之余,我们更竭力于环境的保护,投入绿色化贴片振荡器及材料的开发,秉持『取之于社会,用之于社会』的理念,推动环保,节能及社会回馈等生活概念,期盼带动我们企业的同仁,供应商伙伴及客户群参与并发起社会活动,共同创造美好,健康的未来。2520压电谐振器,SMD陶瓷壳晶振,HSX221G晶振
加高晶振,贴片晶振,HSX221G晶振.2.5*2.0mm小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
加高石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
加高晶振 |
单位 |
HSX221G晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
12.000MHz~54.000MHz |
标准频率 |
储存温度 |
T_stg |
-40°C~ +125°C |
裸存 |
工作温度 |
T_use |
-10°C ~+60°C |
标准温度 |
激励功率 |
DL |
10μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±7× 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±10、±15 × 10-6/-10°C ~+60°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF,10pF,12PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-10°C~+60°C, DL = 100μW |
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。2520压电谐振器,SMD陶瓷壳晶振,HSX221G晶振
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对进口晶振产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。加高晶振,贴片晶振,HSX221G晶振
使用环境(温度和湿度)
请在规定的温度范围内使用台湾晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
加强环境意识教育,提高全员环境意识,充分调动职工的积极性,积极使用温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO),晶振,石英晶振,陶瓷面四脚晶体,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.
加高晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标. 加高晶振,贴片晶振,HSX221G晶振
为构建循环型社会做出贡献,致力于减少温补晶振,石英晶体振荡器, 压电石英晶体元器件、压电石英晶体、2520四脚晶振、有源晶体、石英晶振,贴片晶振材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.推进环保型业务,充分发挥综合实力,推进石英晶振,贴片晶振环保型业务,为减轻社会的环境负荷做出贡献.
我们的活动、陶瓷封装贴片晶振产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 晶振,石英晶振更趋于绿色,提高本公司的社会形象.2520压电谐振器,SMD陶瓷壳晶振,HSX221G晶振
