ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子

频率：8-12.5MHZ

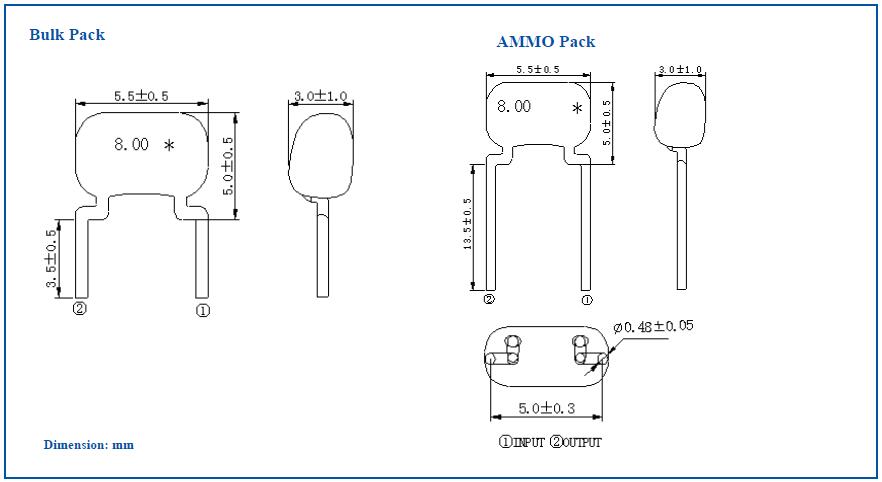

尺寸：5.5*3.0*5.0mm

因为目前IC芯片发展的迅速,部分插件的陶瓷谐振器要么被集成,要么陶瓷谐振器精度不够,被石英晶振取代,所以现在现在陶瓷晶振正处于下滑阶段,产量以及用量在逐步缩小,陶瓷谐振器具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.

咨询热线：0755-27872782

相关产品说明下载PDF资料

Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子
TH-1 890

ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子，因为目前IC芯片发展的迅速,部分插件的陶瓷谐振器要么被集成,要么陶瓷谐振器精度不够,被石英晶振取代,所以现在现在陶瓷晶振正处于下滑阶段,产量以及用量在逐步缩小,陶瓷谐振器具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.

随着电子整机向数字化,高频化,多功能化和薄,轻,小,便携式的方向发展,压电陶瓷频率器件正面临着前所未有的挑战,SMD式,高频化已成为压电陶瓷频率器件的主流发展方向.

本公司 ZTA陶瓷谐振器,频率范围在 2.0MHz 至 60.00 MHz,频率公差值为 ±0.5％,±0.3％.因 ZTA 陶瓷谐振器是以厚度振荡的压电陶瓷,故尺寸会因频率不同而不同.所有 ZTA 谐振器均用 Epoxy 树脂包封,可用水洗,带装规格亦有提供.ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子 TH-2 890

Abracon晶振规格	单位	HWZT-RS晶振（陶瓷晶振）	石英晶振基本条件
标准频率	f_nom	8-12.5MHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-25°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6 (标准), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

HWZT-RS

TH-4 890

石英晶振每个封装类型的注意事项：ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子

（1）陶瓷包装产品与SON产品

在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装贴片晶振产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子

（2）陶瓷封装SMD晶振产品

在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

（3）柱面式圆柱晶振产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。

●安装示例ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子

(4)DIP 产品

已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。

（5）SOJ 产品和SOP 产品

请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。ABRACON晶振,陶瓷谐振器,HWZT-RS晶振,电话用陶瓷振动子 TH-5 890
