JAUCH晶振,贴片晶振,JXS22P4晶振,2520车载晶振

频率:12.0-40.0 MHz

尺寸:2.5*2.0*0.55mm

低频晶振可从7.98MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.


咨询热线:0755-27872782

Ja-1

   JAUCH晶振,贴片晶振,JXS21P4晶振,2016晶体谐振器, Jauch石英晶振集团位于villingen - schwenningen的总部的生产设施,以及时的方式满足世界各地的客户需求:MEMS振荡器在我们自己的生产设施中配置和交付,并注重及时.

    工作理念:

    Jauch晶振作为一家全球活跃的公司,我们所有的业务关系都是建立在整个组织的一致的企业社会责任意识之上的.Jauch每天都致力于为我们的员工以及我们的晶体振荡器,有源晶振石英晶振客户、供应商以及参与我们企业成功的每个人提供最高的公司治理标准.我们按照社会标准和现行法律进行所有活动.我们的基本原则,关于雇员的安全和健康,童工,歧视,公平工资,腐败,贿赂以及环境保护,都在Jauch集团的行为守则中得到了支持.我们希望每个参与公司成功的人都能遵守这些行政原则.TH-1 890

    超小型石英晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序,该程序晶片外形尺寸已全面应用并取得很好的效果。超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

    低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.TH-2 890

JAUCH晶振

单位

JXS22P4晶振

石英晶振基本条件

标准频率

f_nom

12.0-40.0 MHz

标准频率

储存温度

T_stg

-40 °C ~ +125 °C

裸存

工作温度

T_use

-40 °C ~ +85 °C

标准温度

激励功率

DL

100μW Max.

推荐:10μW~100μW

频率公差

f_— l

±30/±50 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.smdcrystal.com/

频率温度特征

f_tem

±30~±100 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

10pF~30pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~ +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

TH-3 890

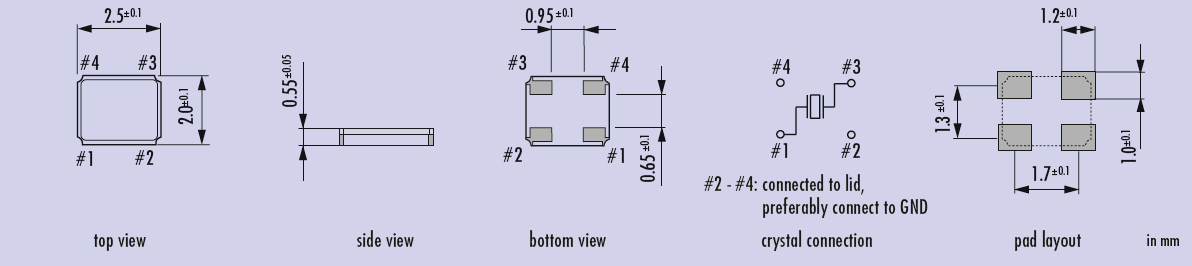

jxs22p4 2520

TH-4 890

    卤化合物

    请勿在卤素气体环境下使用产品。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

    静电

    过高的静电可能会损坏产品,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

    在设计时

    机械振动的影响

    当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导

    (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

    (2) 在设计时请参考相应的推荐封装。

    (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

    (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。TH-5 890

    Jauch晶振自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用石英晶体谐振器,石英晶体环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.

    Jauch晶振环保事项:

    1.为环境保护和降低成本开发绿色技术.

    2.为协调发展,共同参与社会的环境、健康与安全的改善活动.

    3.在石英晶体谐振器,石英晶体, 石英晶振,有源晶振,压控振荡器产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.

    4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准.

    5.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责.TH-6 890

Ja-2

联系方式/CONTACT US

泰河电话服务热线:0755-27872782  13824306246

泰河传真贸易通:泰河科技

泰河客服在线客服:794113422  泰河微信号:taiheth794113422  公众号:taihekj

泰河邮箱泰河邮箱:taiheth@163.com

泰河地址泰河地址:广东深圳市宝安区40区33号工业城6楼

跟此产品相关的产品 / Related Products

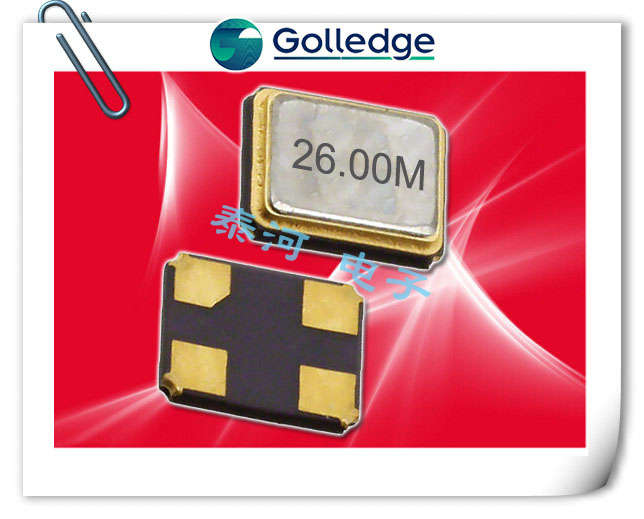

Golledge晶振,贴片晶振,GRX-320晶振,2520车载晶振
