京瓷晶振,贴片晶振,KC2520B-C2晶振,KC2520B25.0000C2GE00晶振

频率：125-160MHZ

尺寸：2.5*2.0*0.7mm

SMD晶体3225mm尺寸，2520mm,2016mm等尺寸，在生产工艺上采用了高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

咨询热线：0755-27872782

相关产品说明下载PDF资料

京瓷晶振,贴片晶振,KC2520B-C2晶振,KC2520B25.0000C2GE00晶振。为打造能让客户满意的质量，京瓷晶振集团制定了“京瓷晶振质量方针”。所有业务均根据该京瓷晶振品质方针来开展，力争成为全球信赖的企业。另外，从计划阶段着手，致力于为客户提供满意的产品。

京瓷晶振质量方针：

1.优先考虑地球环境与产品安全。

2.坚持客户第一原则，提供富有魅力的产品与服务。

3.从最初开始，正确地工作，成为全球质量领军企业。京瓷晶振,贴片晶振,KC2520B-C2晶振,KC2520B25.0000C2GE00晶振 TH-1 890

SMD晶振3225mm尺寸，2520mm,2016mm等尺寸，在生产工艺上采用了高精密点胶技术：晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使晶片的点胶的精度在±0.02mm之内。

晶体内部石英晶振晶片均采用了全自动压电石英晶片清洗技术，采用高压喷淋清洗，兆声振动的原理，一个全自动、清洗过程由PLC控制，由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等，操作自动化程度高，除上下工件需要人工外，其余全部由设备自动完成。根据需要，对速度，温度，时间等参数进行调整，使之最大限度的满足工艺需要。能最大限度除去晶片污染物，并防止人工污染。

3225mm晶体252mm，2016mm体积非常小的SMDcrystal器件,是民用小型无线数码产品的最佳选择,小体积的晶振被广泛应用到,手机蓝牙,GPS定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品最好的选择,符合RoHS/无铅.京瓷晶振,贴片晶振,KC2520B-C2晶振,KC2520B25.0000C2GE00晶振 TH-2 890

Kyocera晶振规格	单位	KC2520B-C2晶振频率范围	石英晶振基本条件
标准频率	f_nom	125-160MHZ	标准频率
储存温度	T_stg	−40-＋85℃	裸存
工作温度	T_use	−10-＋70℃	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20×10−6(at 25℃）	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±100×10−6/−40～+125℃ (Ref. to 25℃ )	超出标准的规格请联系我们.
负载电容	CL	8pF, 10pF, 12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

TH-3 890

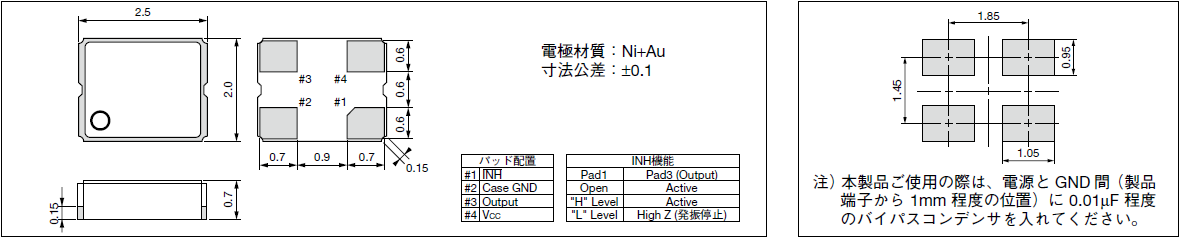

KC2520B_C1_2.5_2.0

TH-4 890

超声波清洗,京瓷晶振,贴片晶振,KC2520B-C2晶振,KC2520B25.0000C2GE00晶振

（1）使用AT-切割晶体和表面声波（SAW）谐振器/滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，晶体特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。

（2）使用音叉晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。

（3）请勿清洗开启式产品

（4）对于可清洗产品，应避免使用可能对产品产生负面影响的清洗剂或溶剂等。

（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

操作

请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。

使用环境（温度和湿度）

请在规定的温度范围内使用产品。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。

晶体单元/谐振器

激励功率

在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。京瓷晶振,贴片晶振,KC2520B-C2晶振,KC2520B25.0000C2GE00晶振 TH-5 890

京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学"。希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献。

京瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题，在产品开发阶段就明确地设定了相应的环保理念。京瓷晶振,贴片晶振,KC2520B-C2晶振,KC2520B25.0000C2GE00晶振 TH-6 890
